الشبكة الشجرية والتشابكية

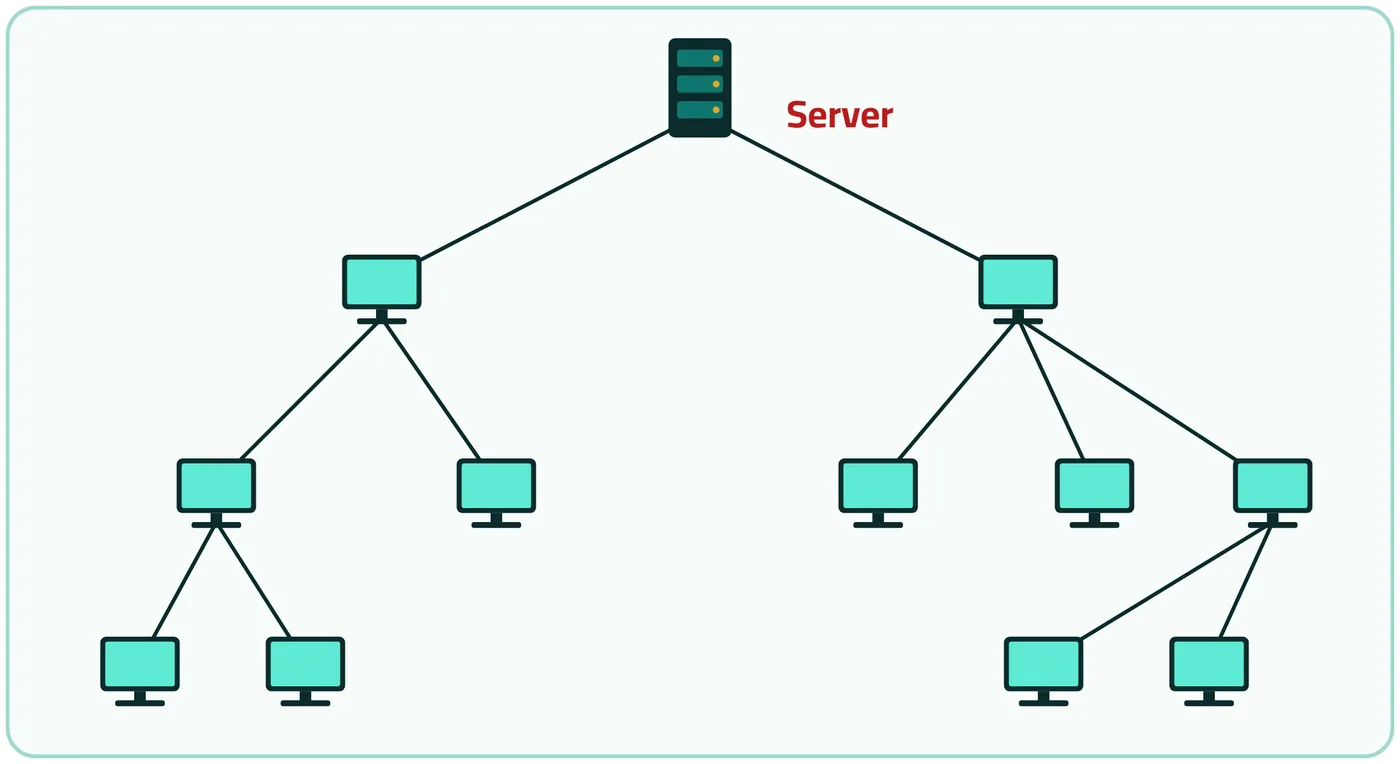

الشبكة الشجرية (Tree)

يشبه شكلها الشجرة إذ يبدأ من الجذر وينتهي بالفروع، وهي شكل آخر هجين من أشكال الشبكة النجمية الخطية، توصل فيها عدة عقد بشكل هرمي بعقدة الجذر، وعقدة الجذر يمكن أن تكون خادماً (Server) أو حاسوباً مركزياً (Mainframe) وتسمى عادة الرأس (Head).

تناسب المؤسسات التي يكون فيها رؤساء المكاتب متواصلين مع مكاتب إقليمية بنفس المنطقة، والمكاتب المحلية تتصل بدورها مع مكاتب بعيدة أخرى، ويمكن التوسع فيها بصورة مستمرة.

تكبير

مميزات وعيب الشبكة الشجرية

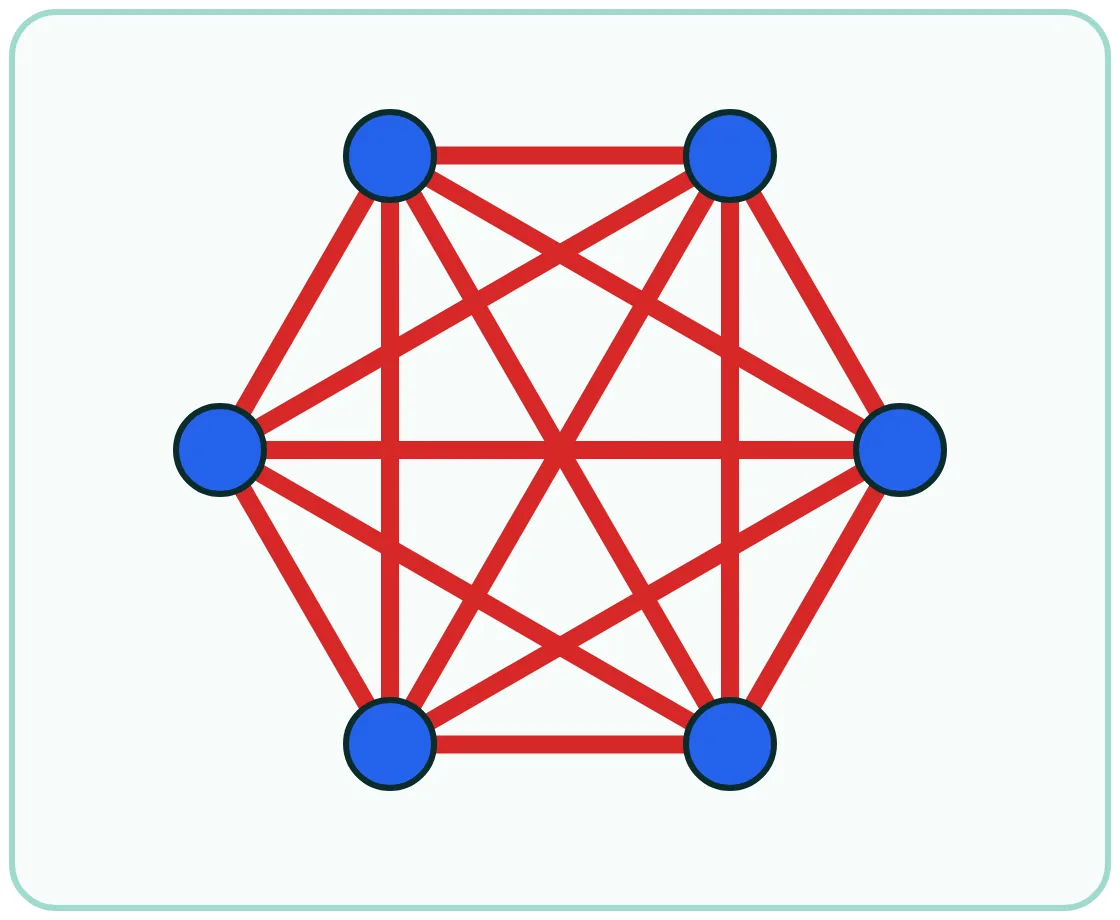

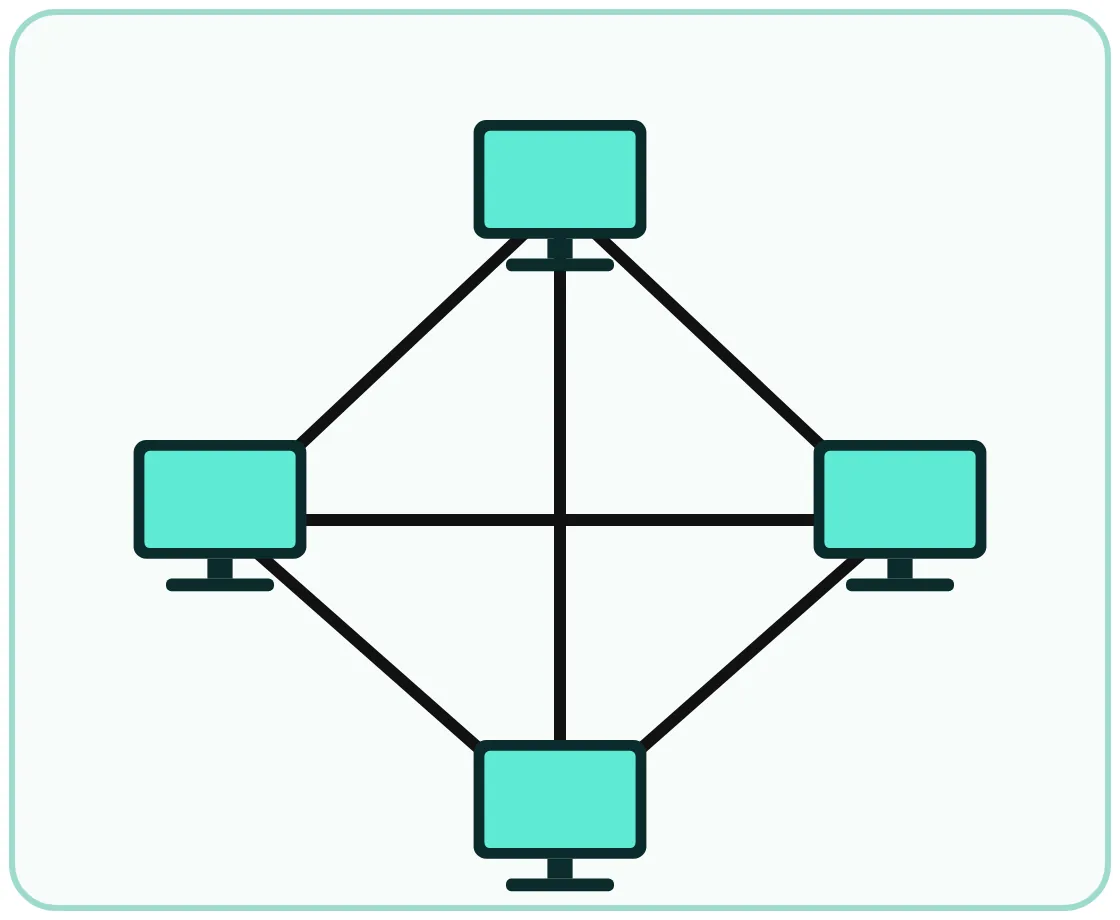

الشبكة التشابكية (Mesh)

قليلة الاستعمال بل نادراً ما يتم إنشاؤها بشكل عملي بسبب تكلفتها العالية التي تعود إلى كثرة التوصيلات بين أجهزة الحاسوب، ويكمن سر ارتفاع التكلفة في قدرتها الكبيرة على عدم قطع الاتصال بين أجهزة الشبكة، لأن تصميمها يعمل على أساس توفير طرق اتصال احتياطية بديلة في حال حدوث قطع في أحد أسلاك الشبكة.

توفر الشبكات التشابكية إمكانية تفادي الخطأ بشكل كبير جداً، وتستعمل عادة في الربط بين الأنواع الأخرى من الشبكات المحلية للحصول على الشبكات الهجينة.

تكبير

تكبير

اختبر نفسك
