الجسر والموجه

الجسور (Bridges)

الجسر: جهاز شبكي يستخدم لربط الشبكات. أحياناً نحتاج إلى تقسيم الشبكة إلى شبكات فرعية إما لتقليل حركة البيانات داخلها أو لأسباب أمنية، والجسر يربط الشبكتين الفرعيتين لإدارة حركة البيانات بينهما.

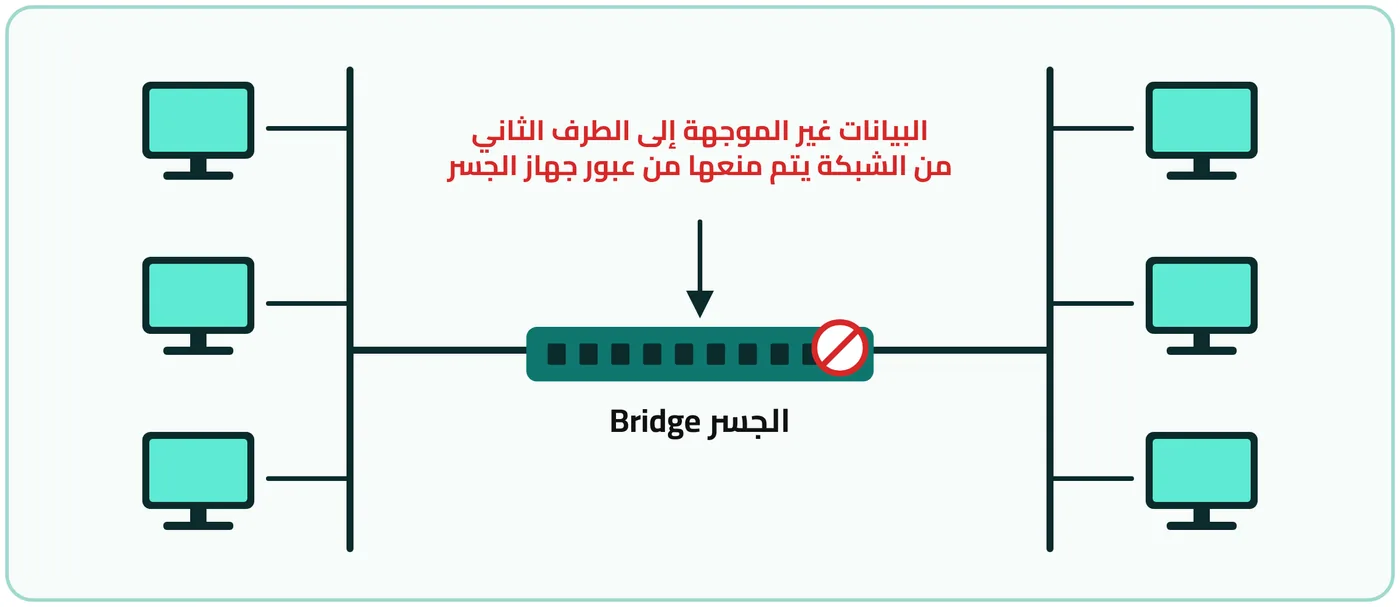

عمل الجسر

يقوم الجسر إما بمنع أو تمرير البيانات عن طريق عمل جدول يحتوي على عناوين الـ (MAC) للأجهزة المربوطة في الشبكة، وتُمرّر البيانات إلى الجهاز المقصود بإضافة عنوان (MAC) الخاص به إلى حزمة البيانات.

فإذا كان العنوان المضاف موجوداً في الجانب الثاني من الجسر يمرر الجسر البيانات، أما إذا كان غير موجود في الشبكة يمنع الجسر الحزمة من المرور والعبور إلى الجانب الثاني.

تكبير

فوائد الجسر

الموجهات (Routers)

تعتبر الموجهات من أجهزة الشبكات المهمة جداً، ويمكن ملاحظتها في الشبكات المنزلية والمكاتب الصغيرة التي تستخدم اتصال مزود خدمة الإنترنت (ISP)، وفي شركات تقنيات المعلومات حيث رفوف من الموجهات تدير اتصال البيانات مع المواقع البعيدة. الموجهات: أجهزة شبكات تقوم بتوجيه البيانات في الشبكة.

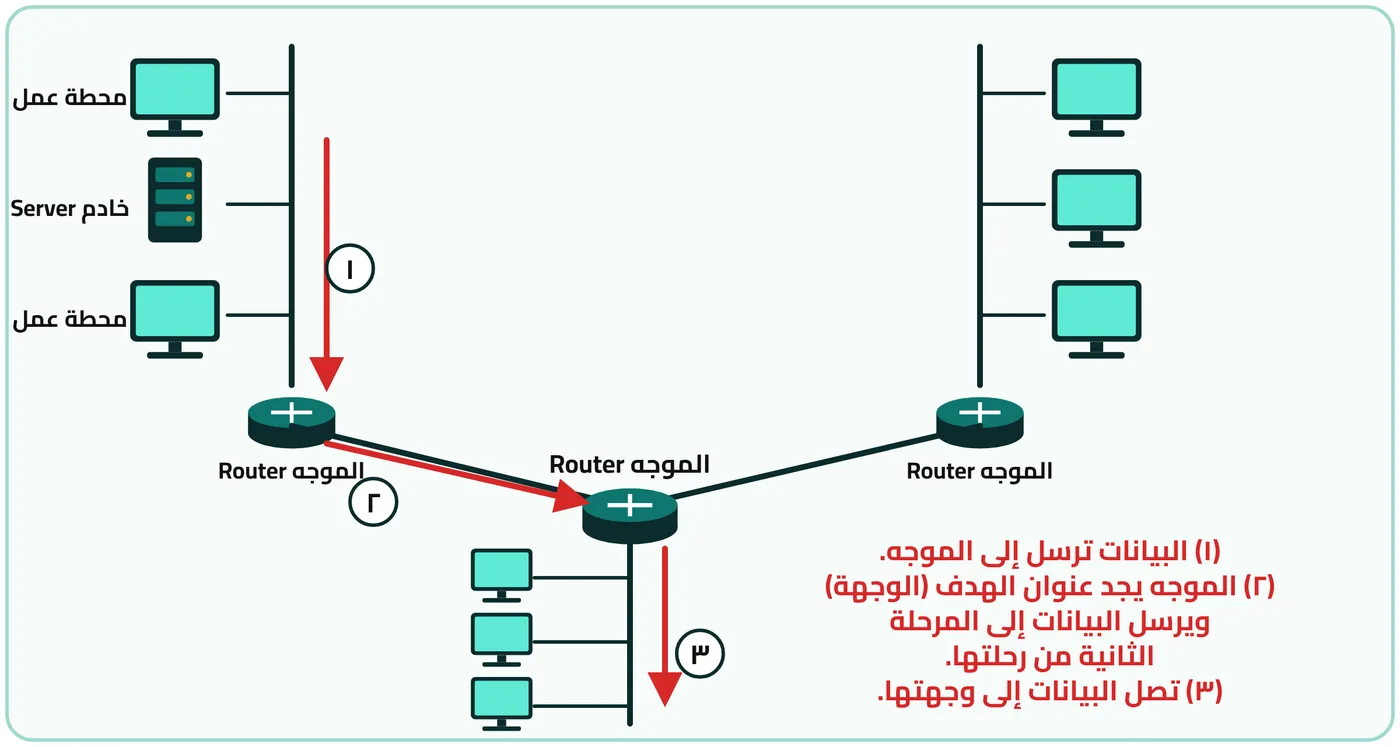

كيف تعمل الموجهات؟

تكبير

الجسر والمبدل والموجه: المقارنة

واجهات الموجه

تحتوي الموجهات على واجهتين للشبكات: محلية (LAN) وواسعة (WAN)؛ فإذا كانت الواجهة (LAN) يستطيع الموجه أن يوجه المعلومات بين شبكتين من نوع (LAN)، ويستخدم أيضاً لتوفير الاتصال عبر شبكة (WAN).

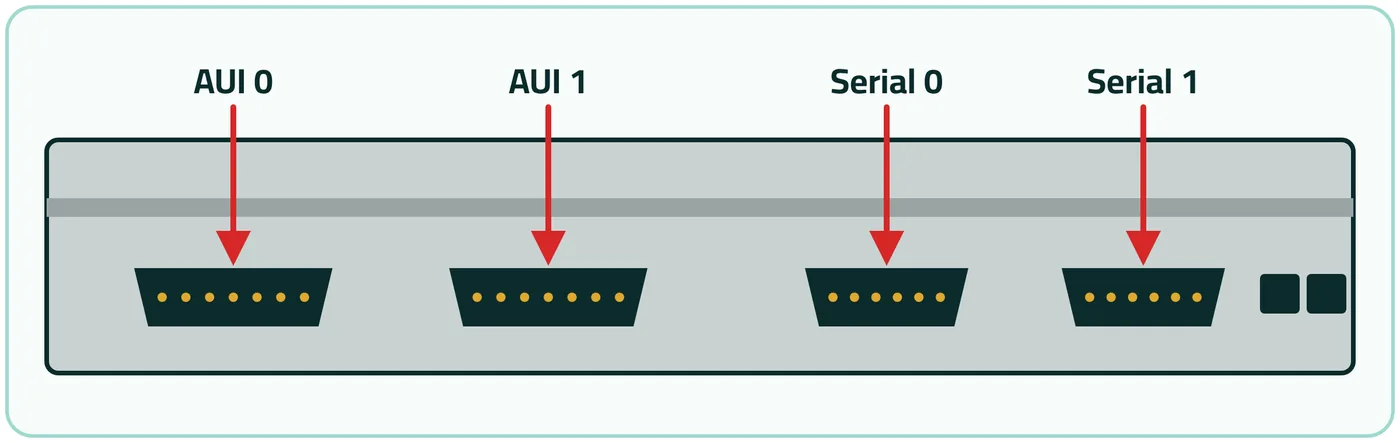

والشكل يمثل موجهاً يحتوي على منفذي (LAN) مسجل عليهما (AUI 0) و(AUI 1)، ومنفذي (WAN) مسجل عليهما (Serial 0) و(Serial 1)، فهو متوافق للعمل مع شبكتين من نوع (LAN) وشبكتين من نوع (WAN).

تكبير
