بُنيت العديد من الشبكات معتمدة على تطبيقات وأجهزة وبرامج لشركات متعددة، فكانت كثير من الشبكات غير متوافقة فيما بينها. ولمعالجة ذلك قامت المنظمة العالمية للمقاييس (ISO) بإجراء بحوث فوجدت حاجة لإصدار نموذج شبكة يساعد أخصائي بناء الشبكات على بناء شبكات يمكنها أن تتصل وتعمل سوية في إطار عمل بيني (Interoperability).
في عام 1984 أصدرت (ISO) النموذج المرجعي الأساسي (OSI) اختصار (Open System Interconnection)، وتم فيه تقسيم وظائف شبكات الحاسوب إلى سبع طبقات تمثل كل طبقة مستوى من فعاليات الشبكة. لكنه لم يطبق بشكل عملي أو تجاري وبقي نموذجاً نظرياً يستخدم كأداة ومرجع تعليمي.

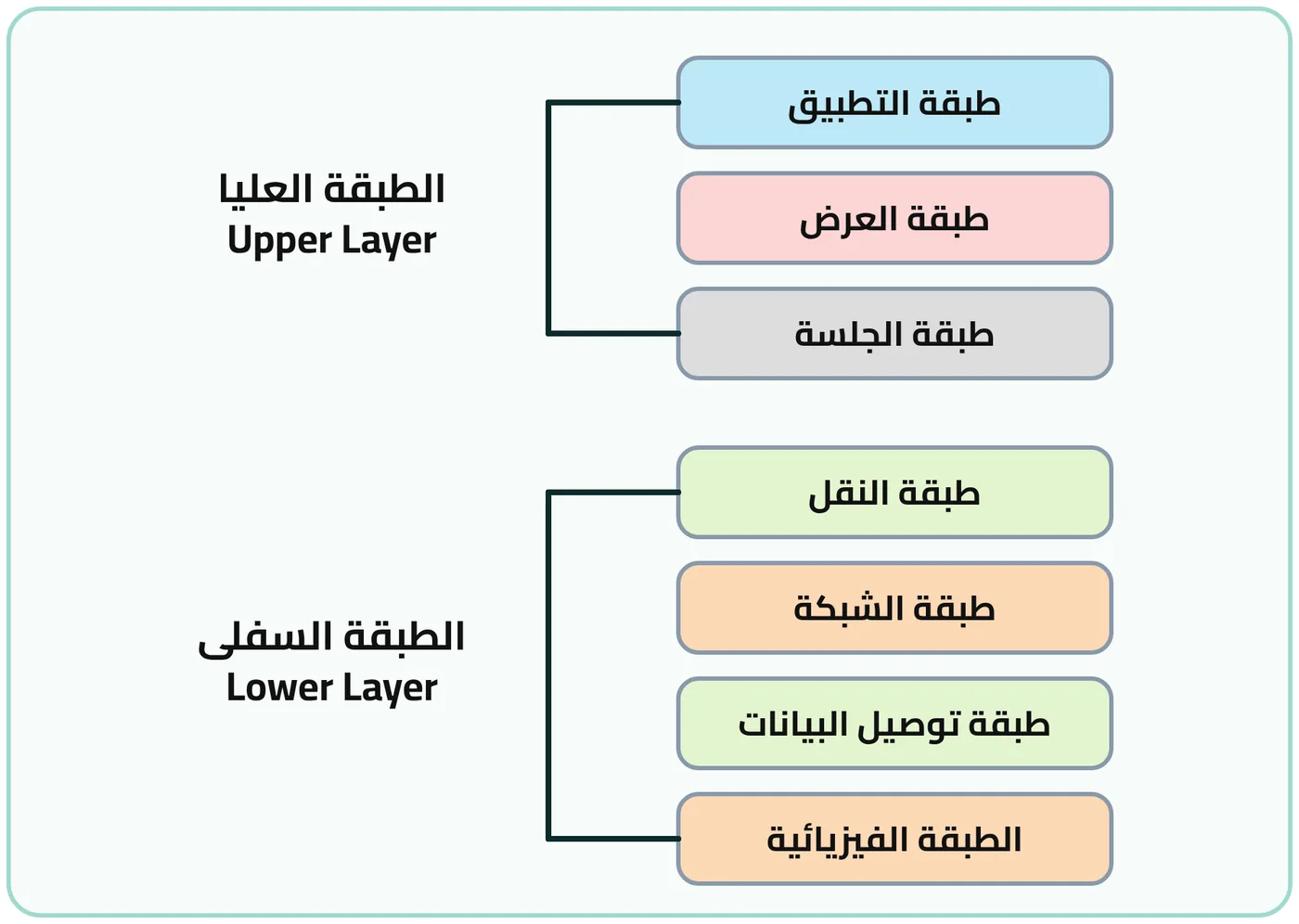

شكل ٤-٨ الطبقات السبع للنموذج المرجعي OSI
فوائد تقسيم الشبكة إلى سبع طبقات
الطبقات السبع من الأسفل إلى الأعلى
كيف تعمل الطبقات؟
كل طبقة تقدم خدمة للطبقات الأعلى منها وتستفيد من خدمات الطبقات الأسفل منها. وتتمثل هذه الخدمات بإضافة بيانات أو ترويسات (Headers) خاصة بمهمة الطبقة، وتتميز طبقة ربط البيانات بإضافة ترويسة (Header) وتذييل (Trailer) لإطار البيانات (Data Frame).
الطبقات الثلاث السفلى مخصصة لنقل البتات وتبادلها بين الشبكات المختلفة، والطبقات الثلاث العليا مخصصة لتطبيقات وبرامج المستخدم، والطبقة الوسطى تعمل كواجهة بين السفلى والعليا. ويفصل بين كل طبقتين فاصل يسمى واجهة ربط (Interface) وهو الذي يمرر البيانات بين الطبقات.

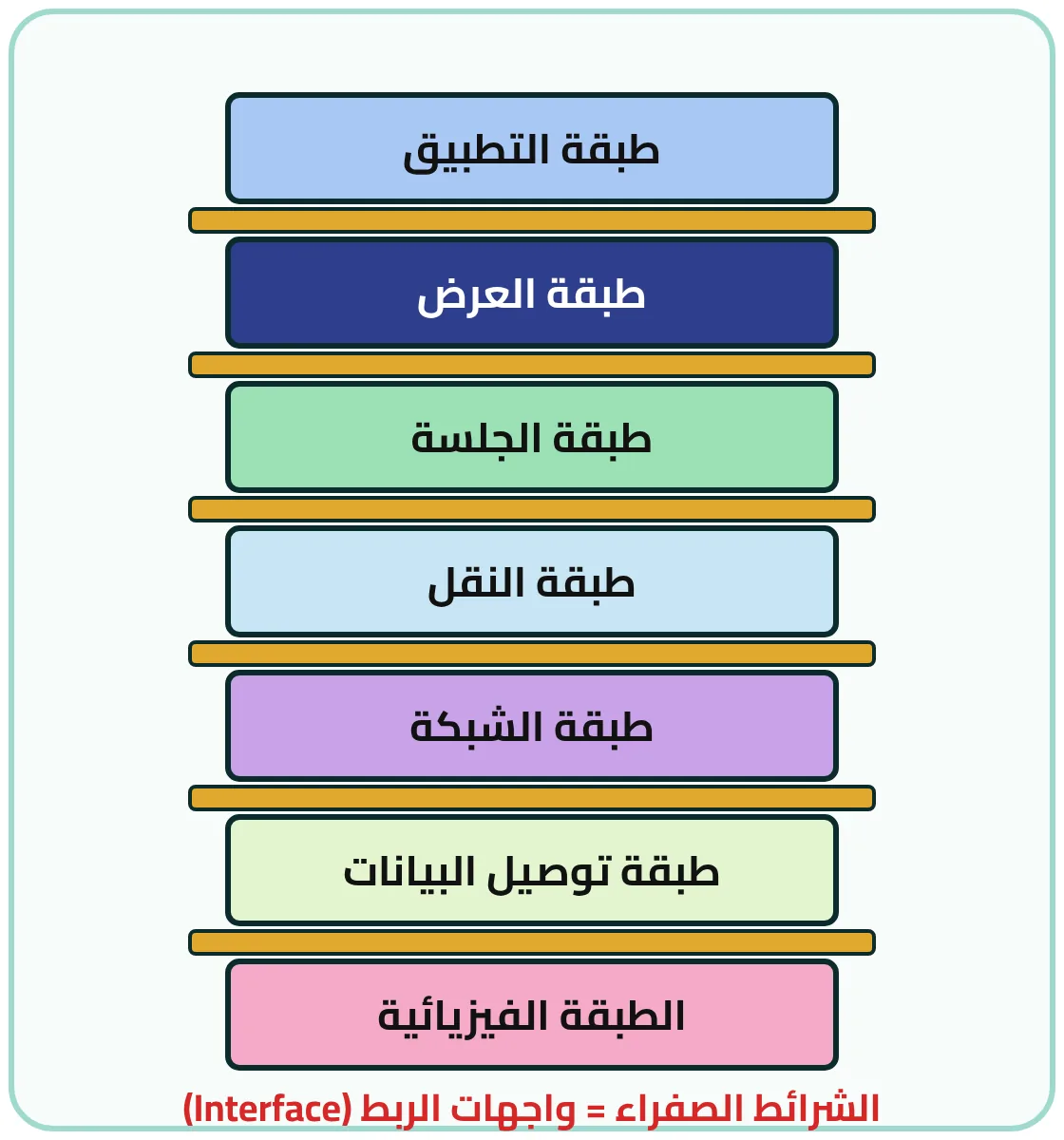

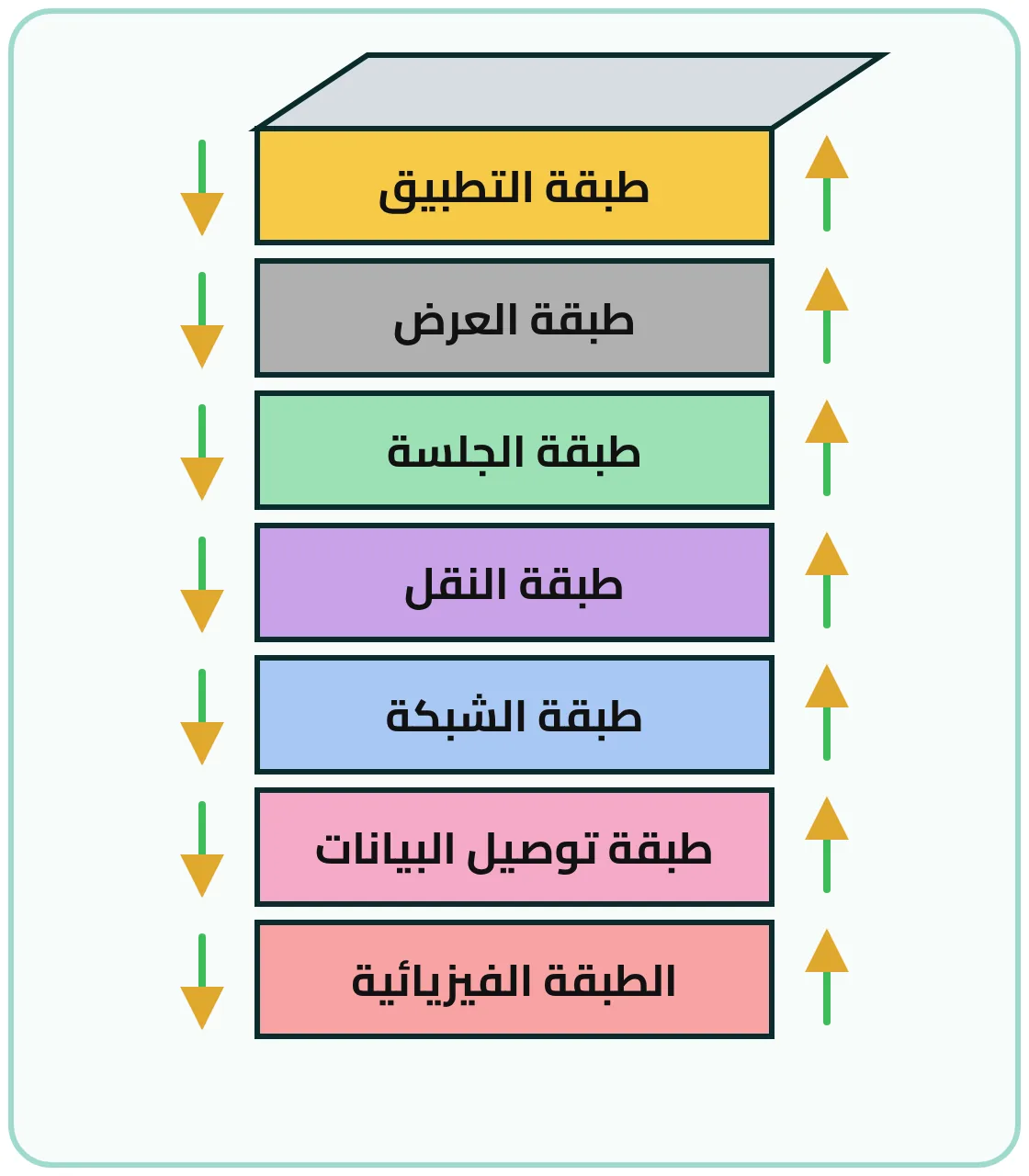

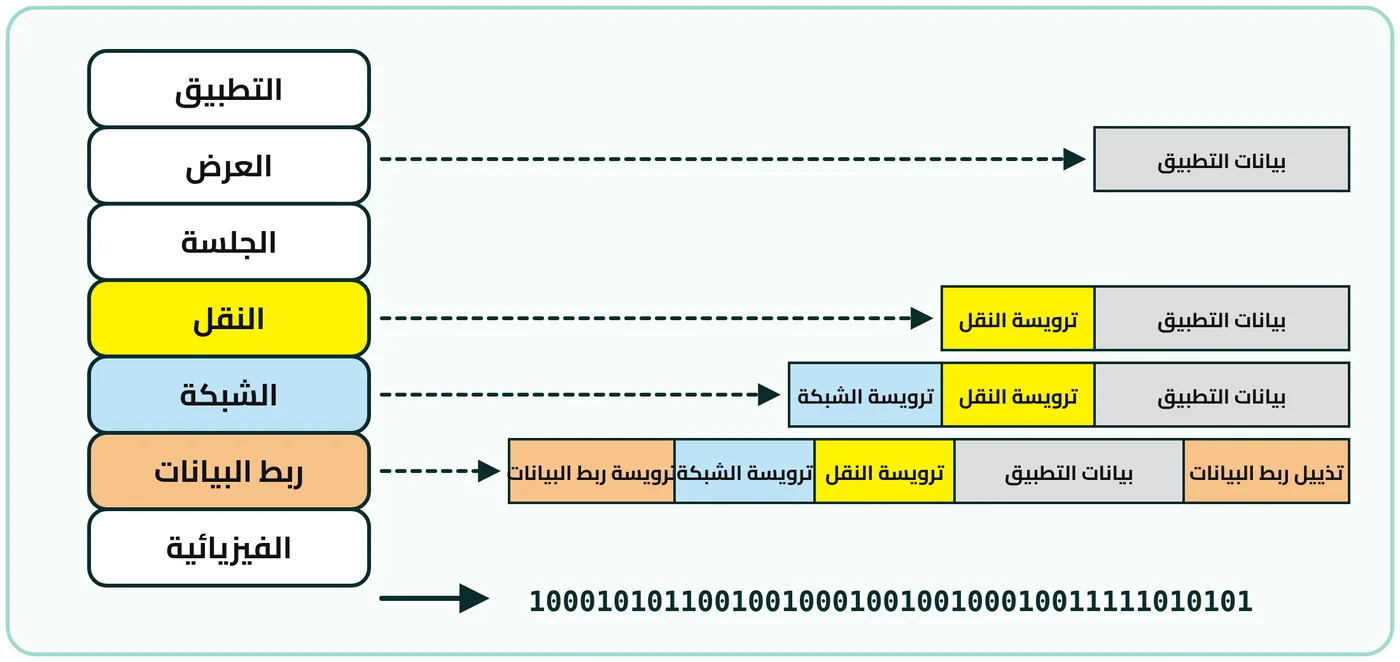

شكل ٤-٩ الاتصال وتبادل الخدمات بين طبقات النموذج المرجعي OSIشكل ٤-١٠ خدمة إضافة الترويسات والتذييل عند الانتقال بين الطبقاتشكل ٤-١١ واجهة الربط الفاصلة بين طبقات النموذج المرجعي OSI
التغليف وفك التغليف

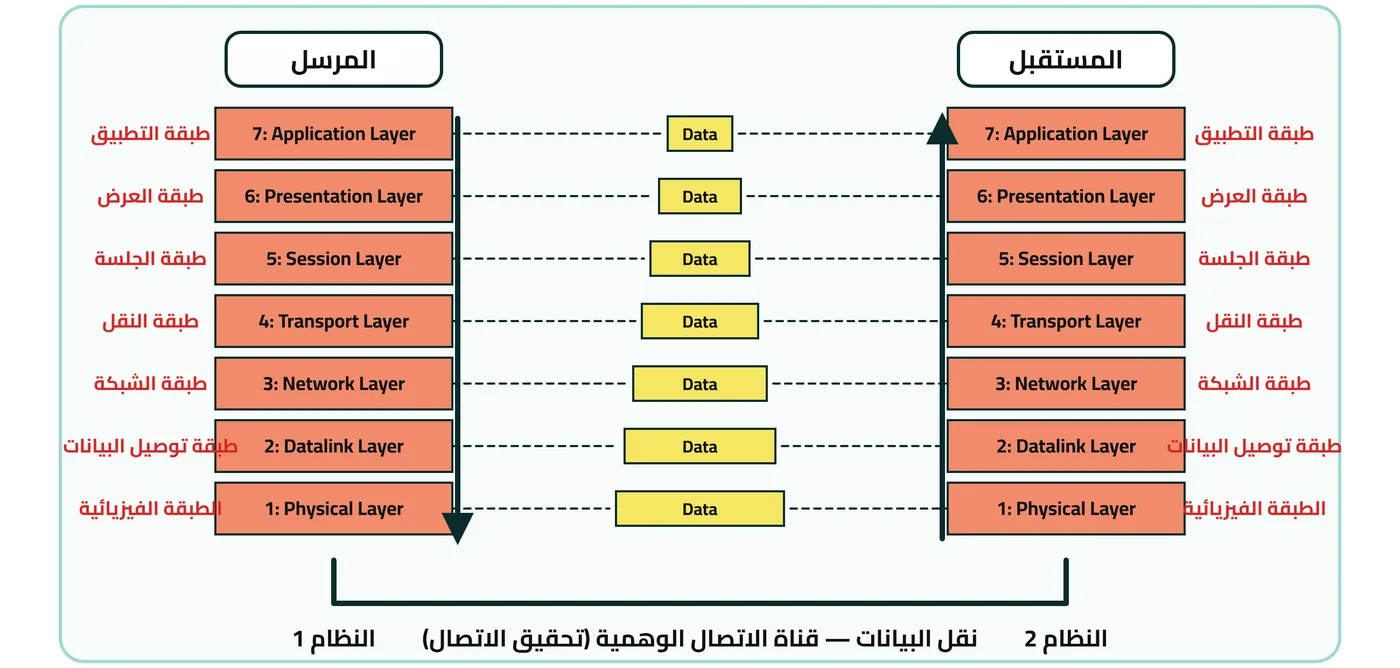

شكل ٤-١٢ توضيح الاتصال بين جهازين عبر طبقات النموذج المرجعي
أكمل:
