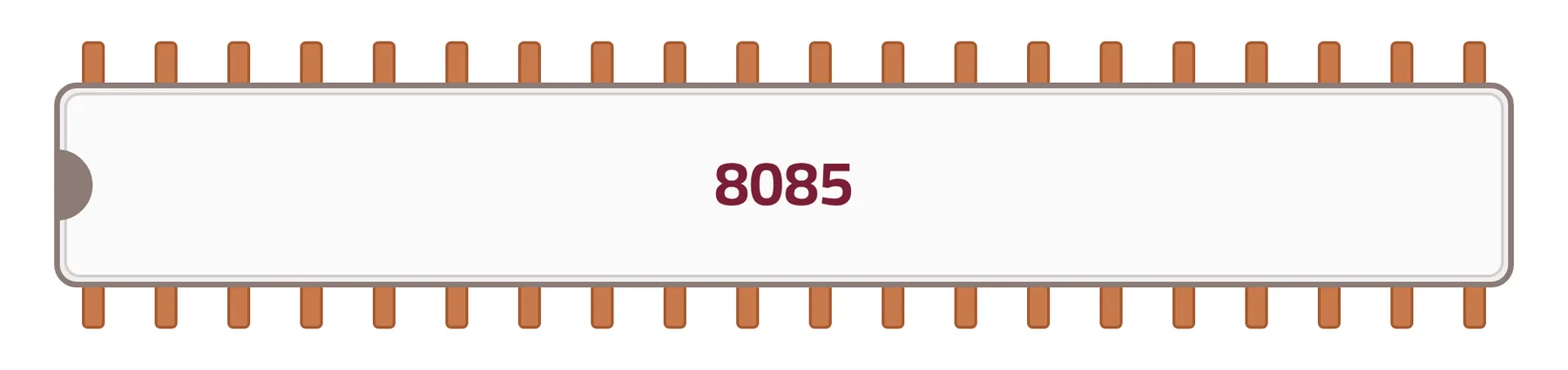

جاء المعالج الدقيق 8085 لتعزيز وحدة المعالج الدقيق 8080، حيث يستعمل المعالج 8085 إيعازات معالج 8080 نفسها، ويعمل على إمدادات طاقة بمقدار +5 V. الشكل (٥-٥) يوضح المظهر الخارجي للمعالج الدقيق 8085.
شكل ٥-٥ المعالج الدقيق 8085
الأطراف الخارجية للمعالج 8085

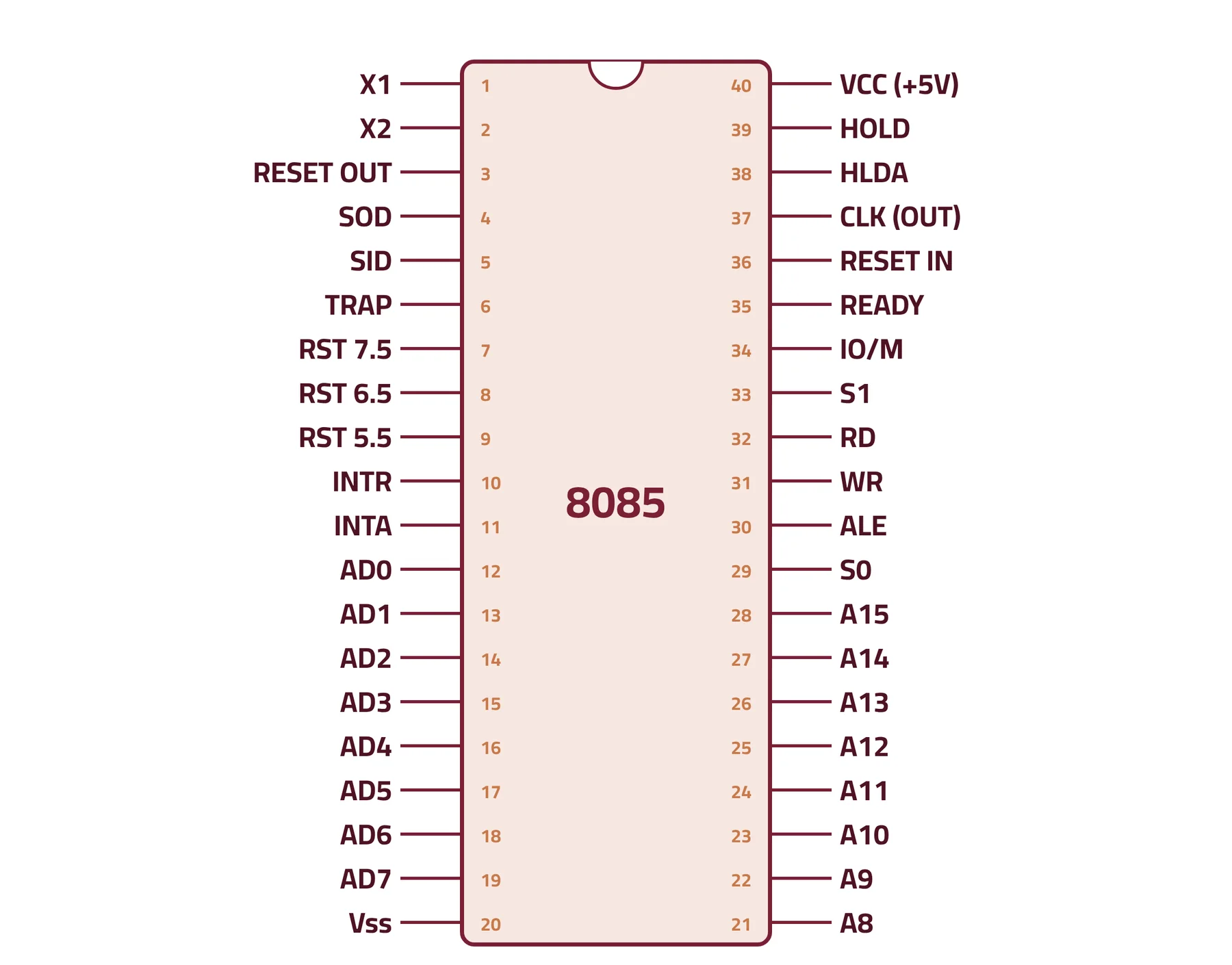

يوضح الشكل (٥-٦) مخطط الأطراف الخارجية للمعالج الدقيق 8085.
شكل ٥-٦ الأطراف الخارجية للمعالج الدقيق 8085 (للإطلاع)
خاصية المزج الزمني (Time Multiplexing)
وزاري: تكرر ٨ مرات
يمتاز المعالج 8085 عن المعالج 8080 بخاصية المزج الزمني (Time Multiplexing) إذ إن كلاً من ناقل العناوين وناقل البيانات يستعملان نفس الخطوط AD0-AD7، بحيث إن الإشارة الموجودة على هذه الخطوط تكون إشارة عناوين في بداية كل دورة أمر ثم تكون بعد ذلك إشارة بيانات.
ويتم التعرف على نوع الإشارة على الخطوط الثمانية AD0-AD7 عن طريق الطرف ALE (Address Latch Enable) والذي يسمى بمنشط ماسك العنوان على الطرف 30، فعندما تكون قيمة هذا الخط 1 فإن الإشارة على الخطوط تمثل عناوين، وعندما تكون قيمة الخط 0 فإنها تمثل بيانات.
وظائف الأطراف الخارجية للمعالج 8085
وزاري: تكرر ٩ مرات
أطراف المقاطعة في المعالج 8085
وزاري: تكرر مرتين
الفرق بين طرف الإمساك HOLD وطرف الانتظار
الطرفان S0 وS1 (مخارج)
سؤال
['ما الفرق بين 8080 و 8085؟ المعالج 8085 يعمل على +5 V ويستعمل إيعازات 8080 نفسها، ويمتاز بالمزج الزمني: الخطوط AD0-AD7 للعناوين ثم للبيانات، ويفرق بينهما الطرف ALE.']
أكمل:
