اللوحة الأم ومكوناتها

اللوحة الأم Motherboard

بعد أن درسنا في السنة الماضية كيفية صيانة الأجزاء المادية للحاسوب، سندرس هذه السنة اللوحة الأم ومكوناتها، إضافة إلى الأجزاء التي تُثبَّت عليها.

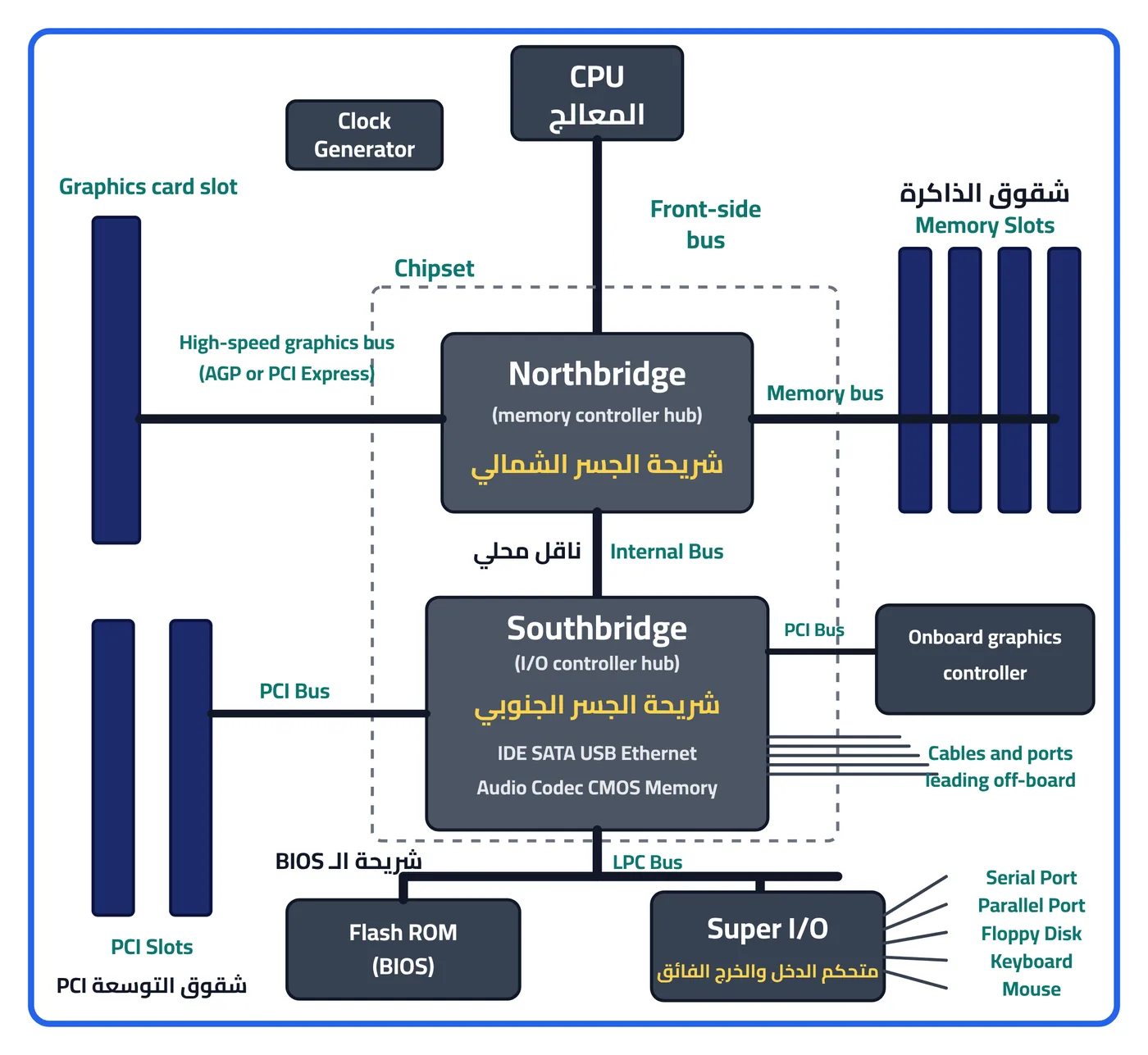

شكل ١-١ مخطط ونموذج للوحة الأم (المخطط)

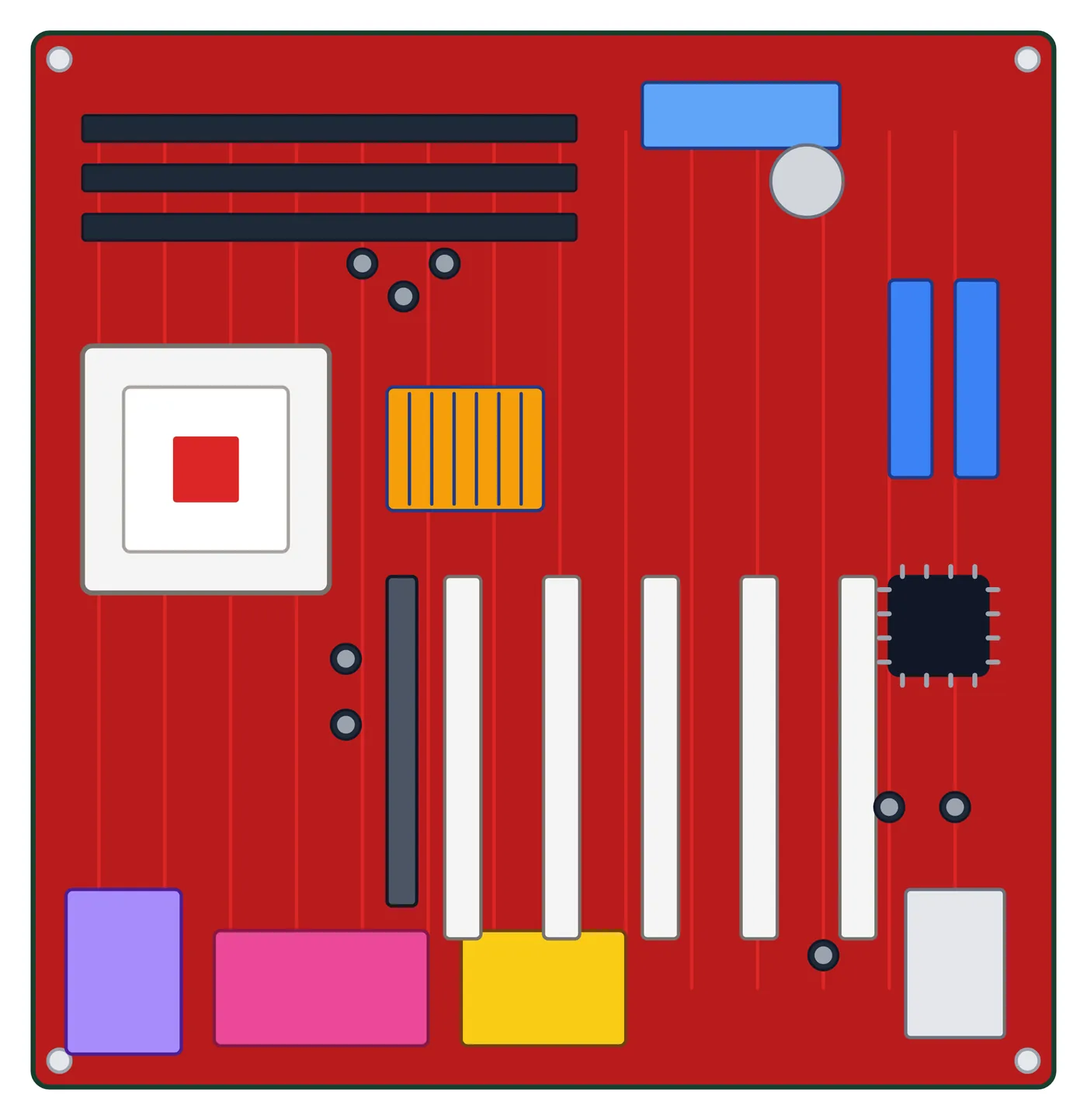

شكل ١-١ مخطط ونموذج للوحة الأم (النموذج)

أهمية اللوحة الأم

وزاري: تكرر ٥ مرات

اللوحة المطبوعة PCB

هي اللوحة التي تُركَّب عليها جميع مكونات الحاسوب، وتسمى لوحة الدائرة المطبوعة Printed Circuit Board.

تُصنع من ٤ إلى ٨ طبقات بحسب المكونات المستخدمة على اللوحة.

وزاري: تكرر مرتين

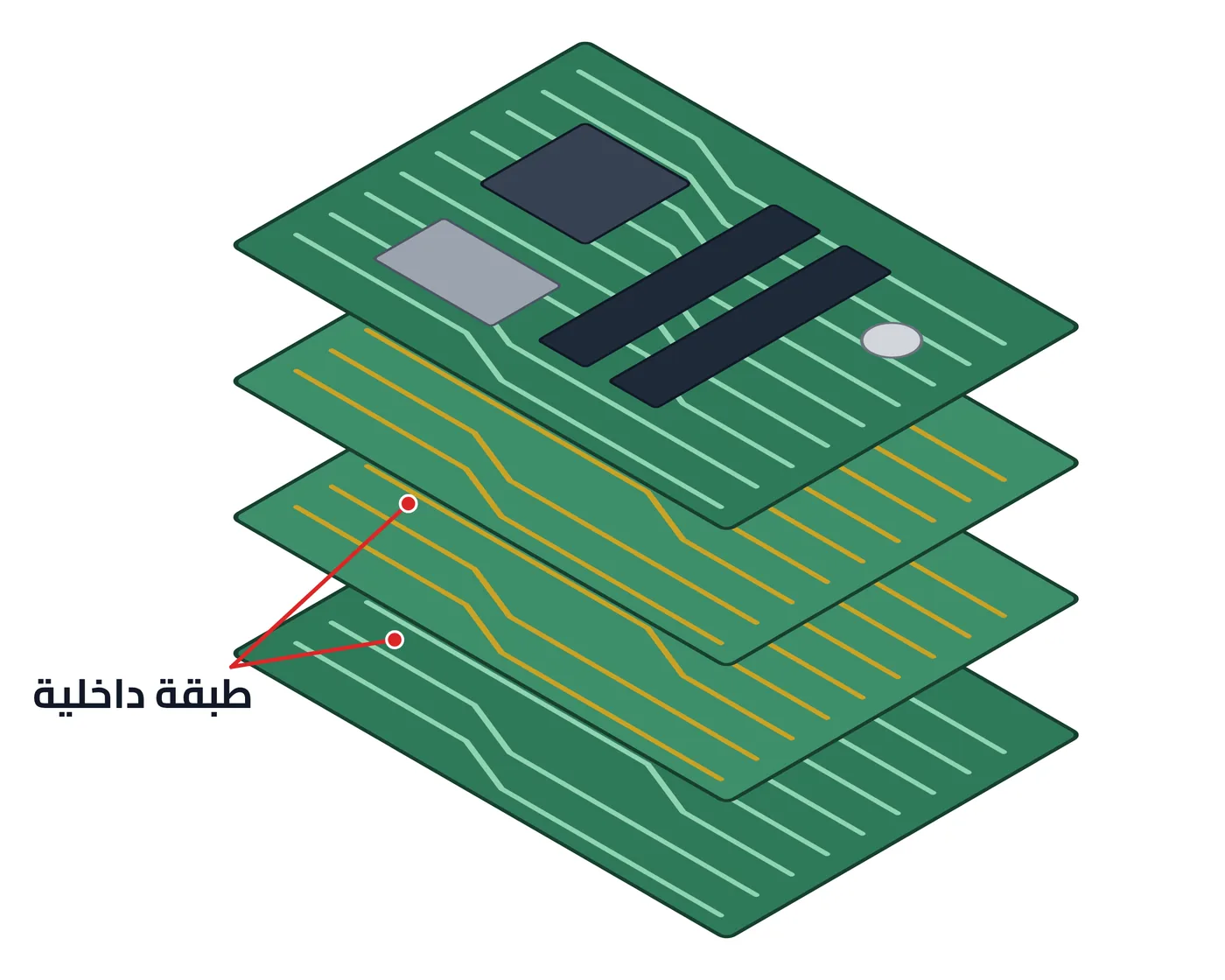

شكل ١-٢ الطبقات التي تكوّن اللوحة الأم

أنواع اللوحة المطبوعة

مكونات اللوحة الأم

وزاري: تكرر ٧ مرات

١. مجموعة الرقائق (Chipsets).

٢. شقوق التوسعة (Expansion Slots).

٣. شقوق الذاكرة العشوائية (Memory Slots).

٤. وحدة المعالجة المركزية (CPU) وفتحة المعالج (Processor Slots) أو المقابس (Sockets).

٥. موصلات القدرة (Power Connectors).

٦. موصلات محرك الأقراص (Disk Drive Connectors).

٧. موصلات لوحة المفاتيح (Keyboard Connectors).

٨. منافذ وموصلات الأجهزة الملحقة (Peripheral Ports and Connectors).

٩. رقاقة البايوس (BIOS Chip).

١٠. بطارية CMOS (CMOS Battery).

مجموعة الرقائق (Chipsets)

وزاري: الجسر الجنوبي تكرر ١٤ مرة

هي مجموعة من الرقائق التي تربط بين وحدة المعالجة المركزية CPU وباقي المكونات المادية للحاسوب، وهي موجودة على اللوحة الأم وعلى البطاقات المختلفة. ومن أمثلتها الجسر الشمالي (Northbridge) والجسر الجنوبي (Southbridge).

الناقل الأمامي (FSB): مجموعة من ممرات الإشارات بين وحدة المعالجة المركزية والذاكرة الرئيسة.

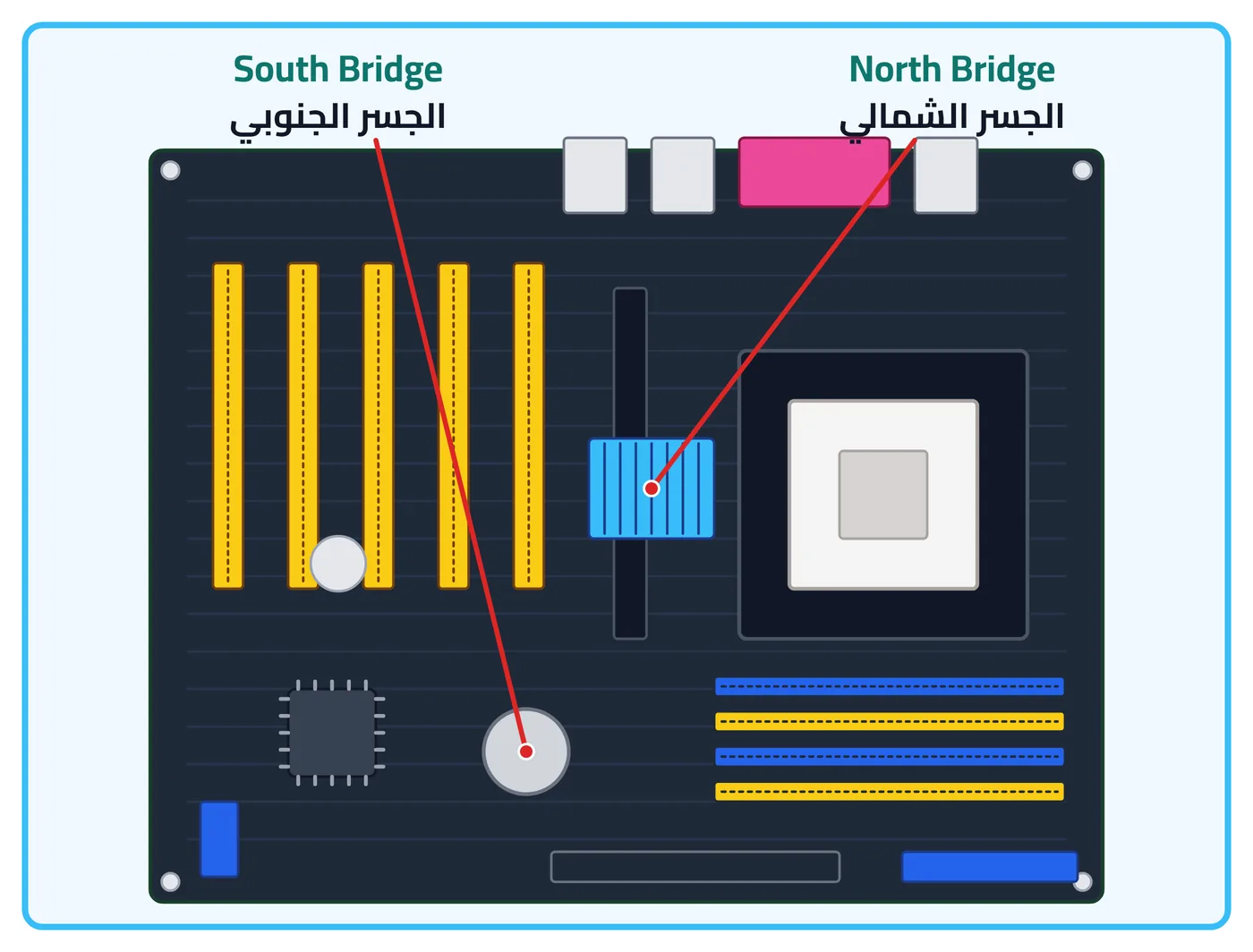

شكل ١-٣ موقع رقاقة الجسر الشمالي والجنوبي

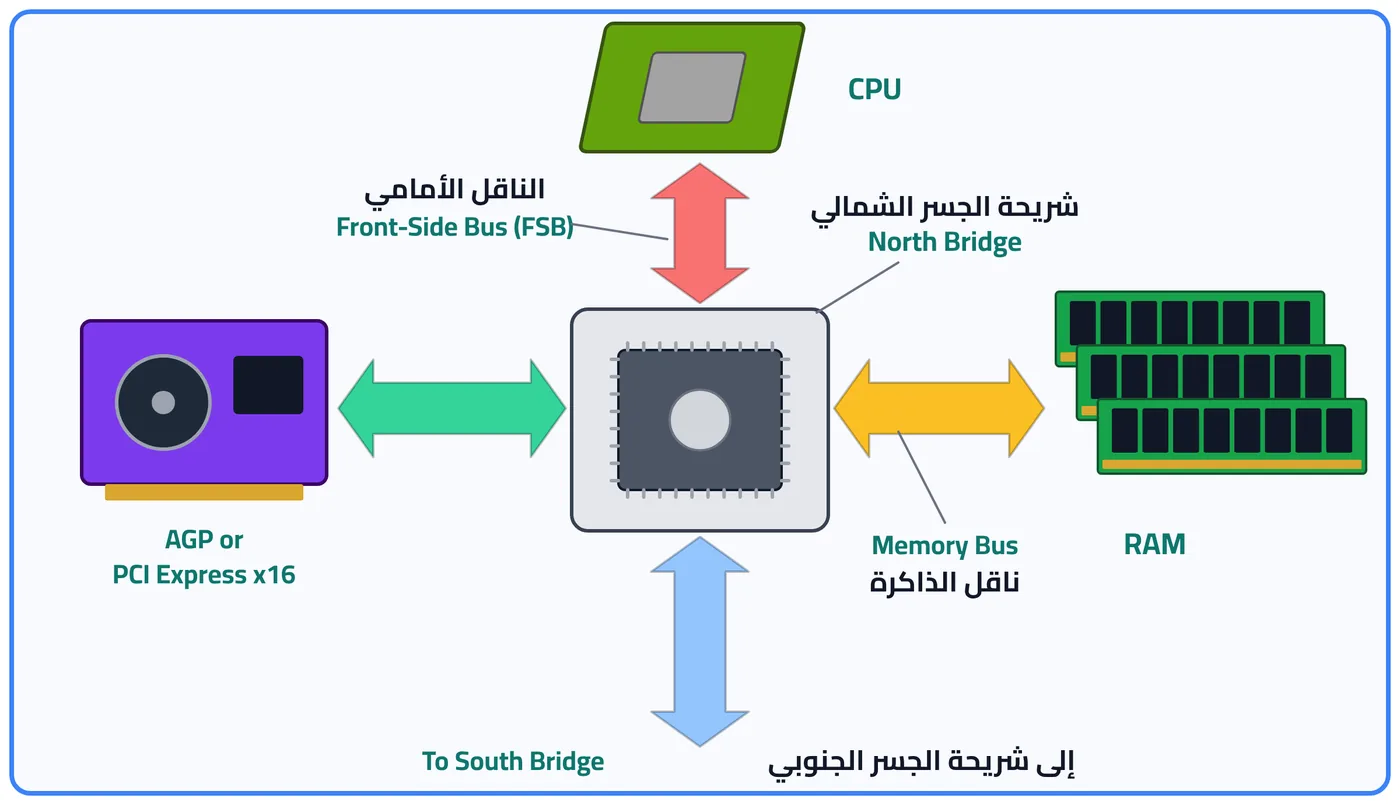

شكل ١-٤ شريحة الجسر الشمالي والأجهزة التي ترتبط بها

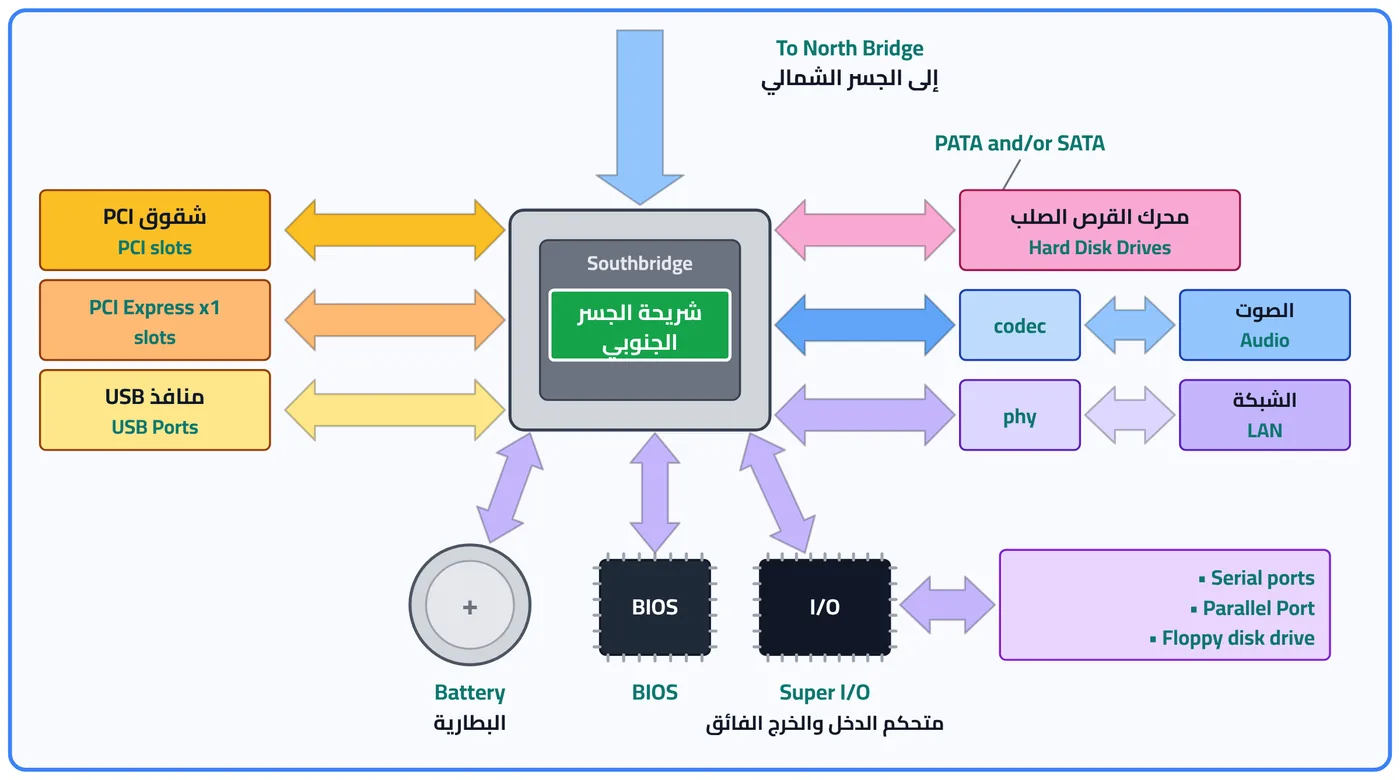

شكل ١-٥ الأجزاء المرتبطة برقاقة الجسر الجنوبي
في المختبر

ميّز الجسر الشمالي بسهولة لأن عليه مشتتاً حرارياً (Heat Sink)، أما الجسر الجنوبي فلا يحتاج إلى مبرد.

شقوق التوسعة (Expansion Slots)

وزاري: تكرر ٩ مرات

هي شقوق تقع في الجزء الجنوبي من اللوحة الأم، وظيفتها إضافة البطاقات المختلفة (Cards) مثل بطاقة الشاشة، وبعض البطاقات تُضاف لتعطي الحاسوب مميزات جديدة مثل بطاقة الصوت.

شقوق الذاكرة العشوائية (RAM Slots)

وزاري: تكرر مرتين

تتميز شقوق ذاكرة الوصول العشوائي بلونها الأسود مع وجود قفلين باللون الأبيض على جانبيها، في حالة عدم وجود خاصية Dual-Channel.

خاصية Dual-Channel تعني أن اللوحة الأم تدعم نوعين مختلفين من ذاكرة RAM. وإذا كانت اللوحة الأم فيها هذه الخاصية فإن شقوق الذاكرة تكون بلونين مختلفين.

تختلف هذه الشقوق بحسب نوع الذاكرة المستخدمة، مثل: SDRAM وDDR-SDRAM وDDR2-SDRAM وDDR3-SDRAM وRDRAM.

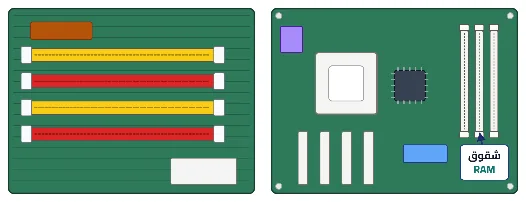

شكل ١-٦ شقوق ذاكرة الوصول العشوائي

المقابس (Sockets)

وزاري: تكرر ٣ مرات

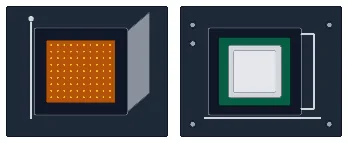

شكل ١-٧ مقبس المعالج الدقيق نوع (Super Socket 7)

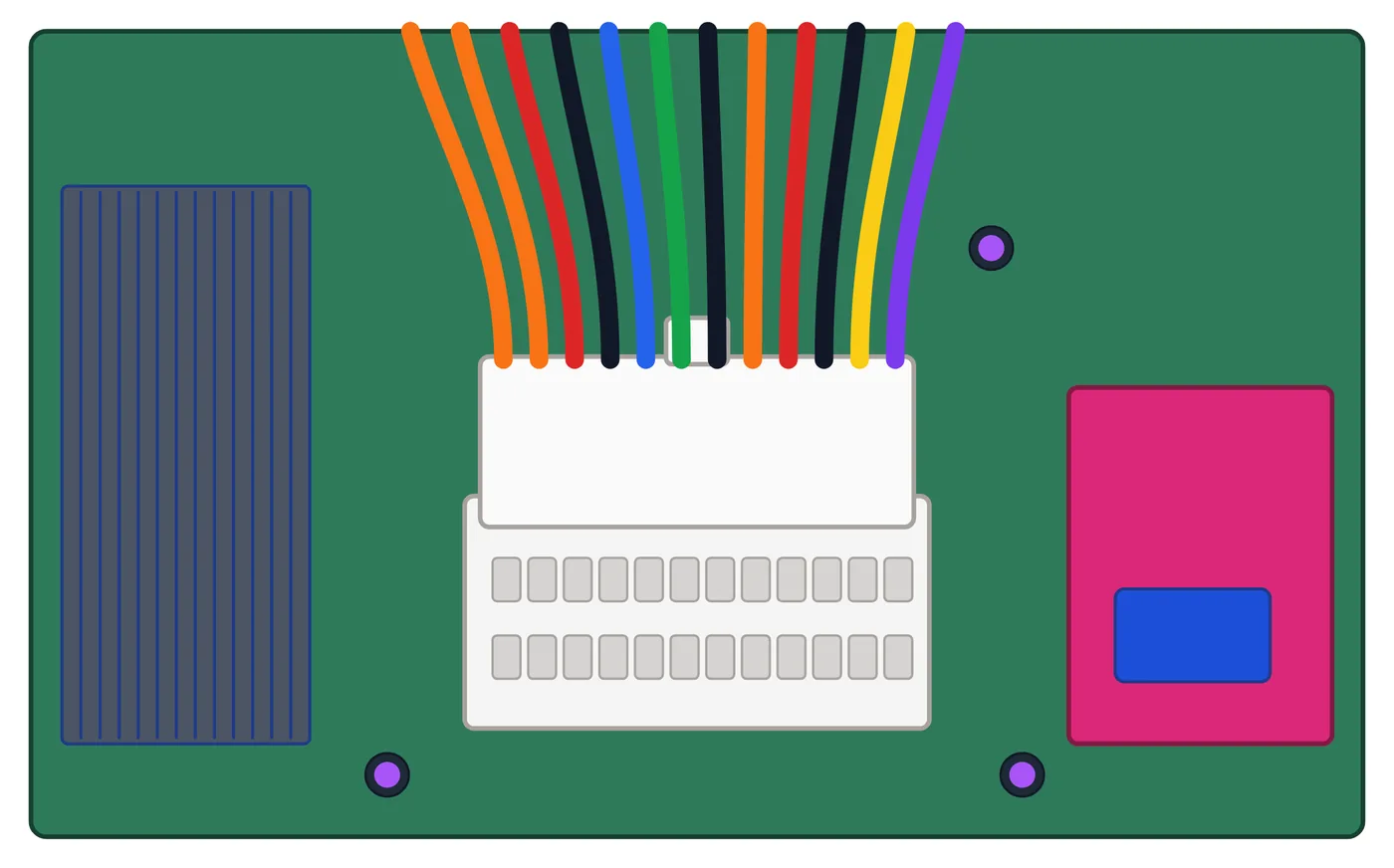

شكل ١-٨ مقبس الطاقة الكهربائية

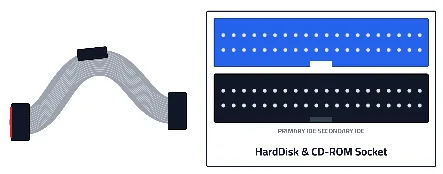

شكل ١-٩ مقبس IDE وشريط التوصيل

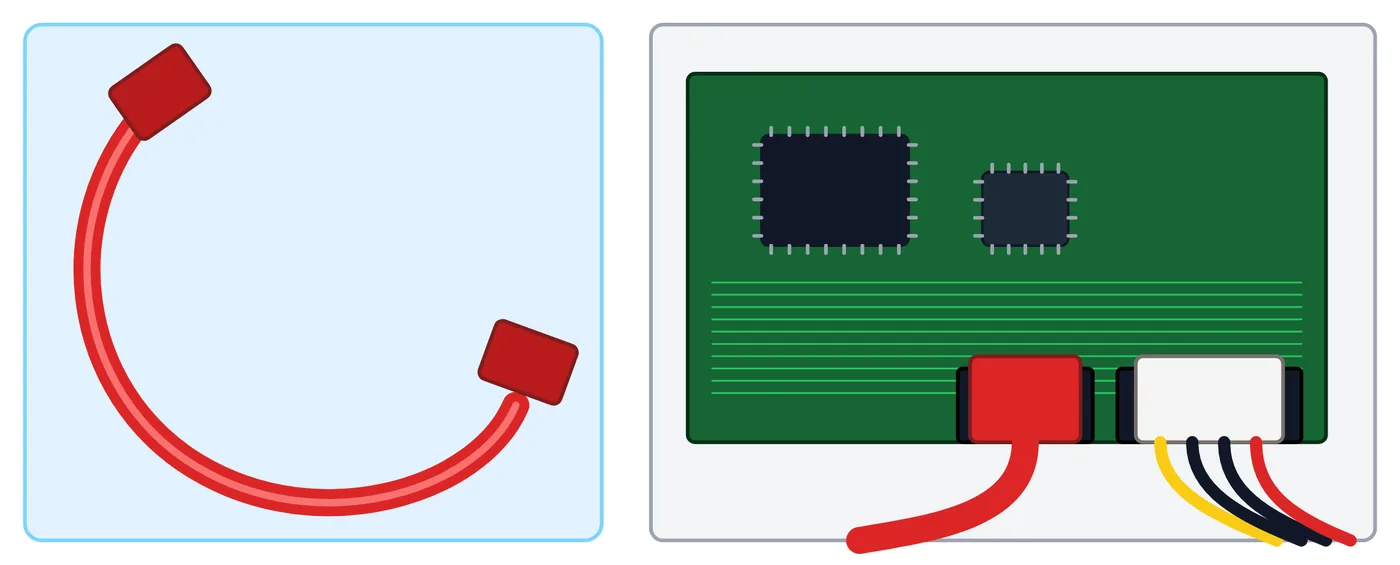

شكل ١-١٠ مقبس وموصل SATA

الوصلات الخارجية

وزاري: ٢٠١٥

المقابس الموجودة على لوحة الوصلات الخارجية: مقبسا لوحة المفاتيح والفأرة، منفذ USB، ومقبس Parallel للطابعة.

وإذا كانت اللوحة الأم تحتوي على ميزة الصوت فهناك مقبس عصا التحكم بالألعاب (Joystick) ومقابس السماعات والميكروفون، وأحياناً منفذ الشبكة (LAN).

علّل: في الحواسيب المحمولة والحديثة استُعيض عن مقابس Parallel وJoystick بمقابس USB. لأن مقابس USB أسرع وتعمل بنظام (Plug and Play).

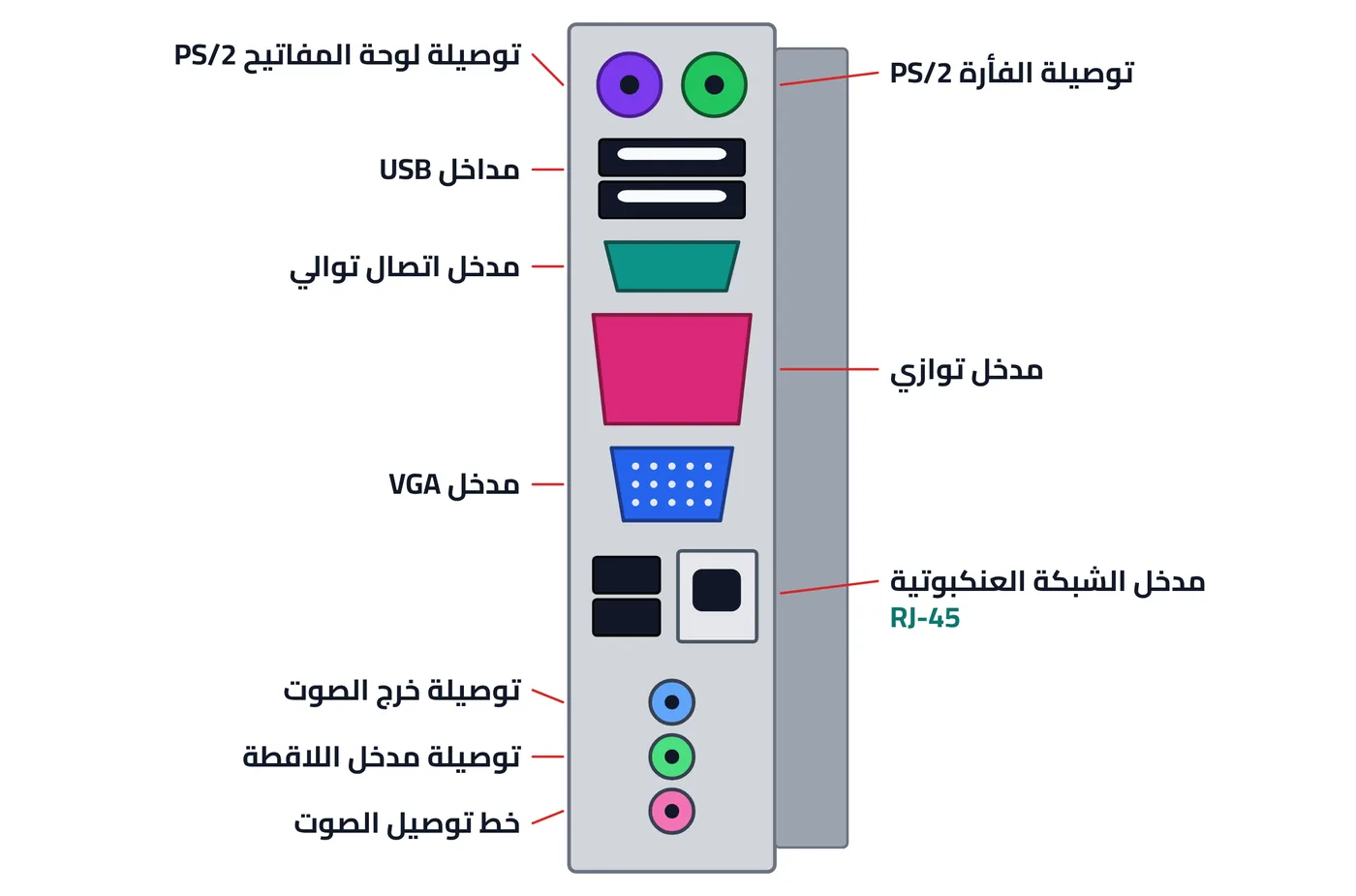

شكل ١-١١ الموصلات الخارجية
