توجد أنواع كثيرة من ذاكرات (RAM) لكننا سنتطرق إلى الأكثر استخداماً وهي سبعة أنواع. اعرضها بالترتيب في الشريحة التالية.
أنواع RAM الأكثر استخداماً (٧)
وزاري: تكرر ٧ مرات
الفرق بين DRAM و SRAM
ذاكرة SIMM
وزاري: تكرر مرتين

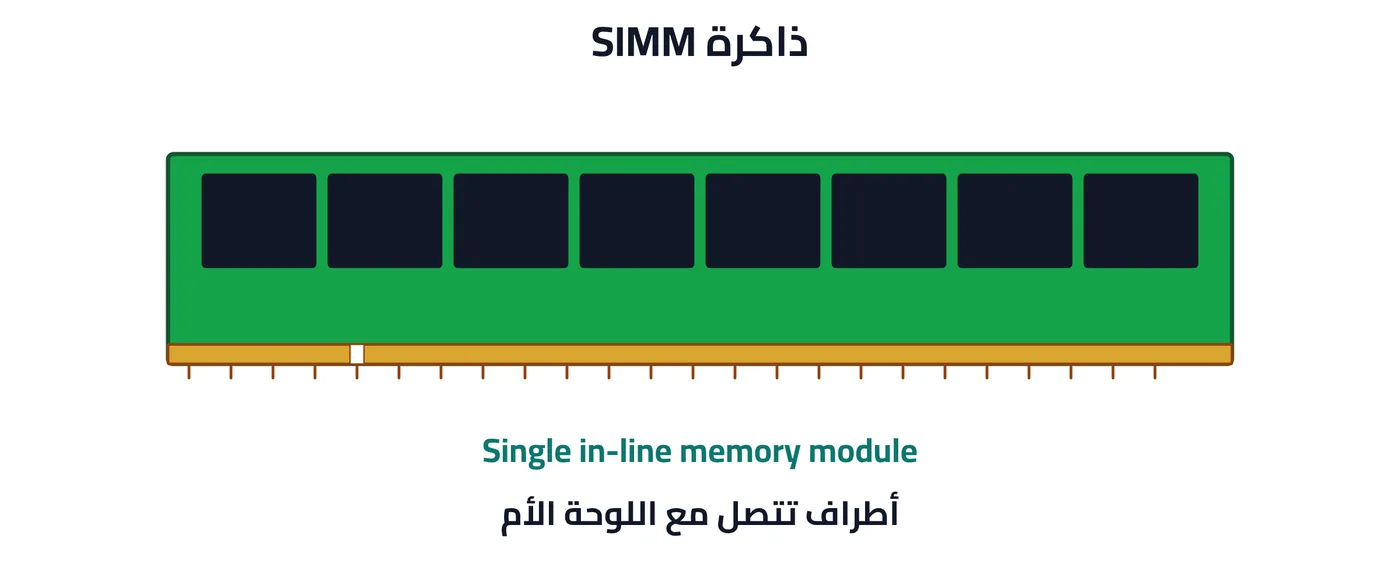

ذاكرة (SIMM) تعني (Single in-line memory module): تحتوي هذه الذاكرة على عدد من رقاقات ذاكرة الوصول العشوائي (RAM) مصنوعة على لوحة لدائرة صغيرة لها أطراف تتصل مع اللوحة الأم، وهي مقياس (Module) تتصف به هذه الذاكرات للعمل على عدد من الأنظمة المختلفة.
شكل ٤-١٠ ذاكرة SIMM
ذاكرة DIMM
وزاري: تكرر مرتين

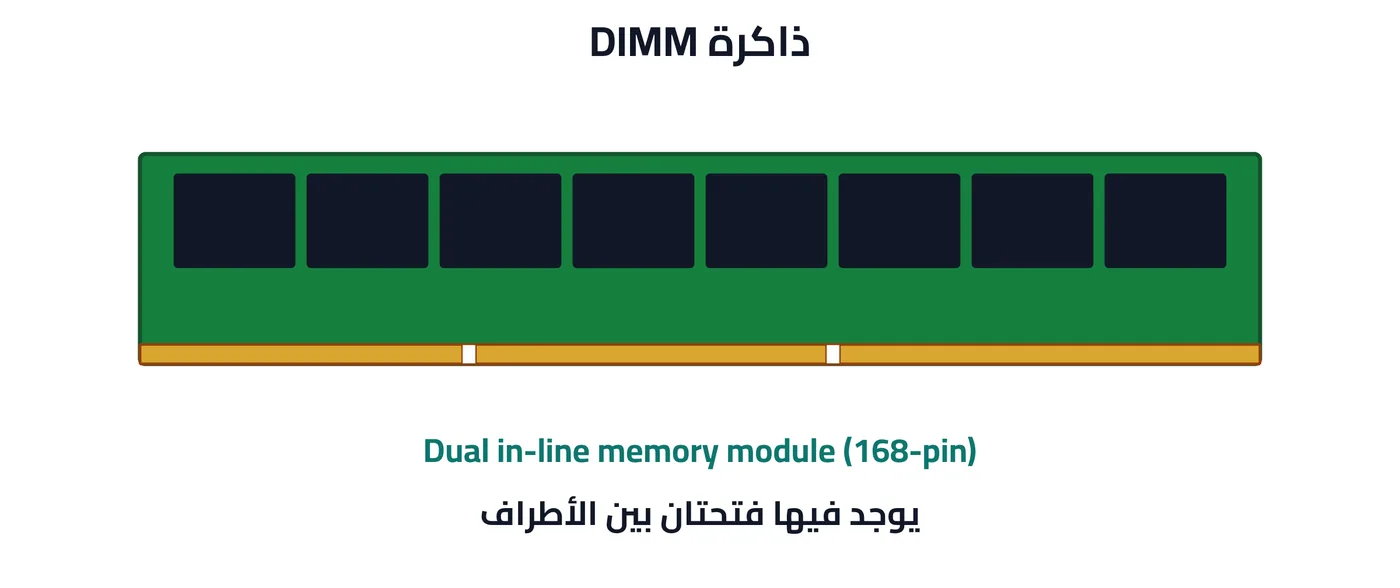

ذاكرة (DIMM) (Dual in-line memory module): بعد تطور المعالجات أصبح من الضروري تطوير ألواح الذاكرة فتم إيجاد مقياس جديد، وتستخدم (168-pin) وسعة اللوحة الواحدة تتراوح بين (٨-٢٥٦) MByte، ويمكن تركيب لوحة مفردة واحدة على اللوحة الأم بدلاً من زوج كما في (SIMM).
وظهر مقياس جديد يسمى (RIMM) متوافق في القياس مع (DIMM) ولكنه يستعمل ناقلاً مختلفاً.
شكل ٤-١١ ذاكرة DIMM
تركيب الذاكرة DRAM

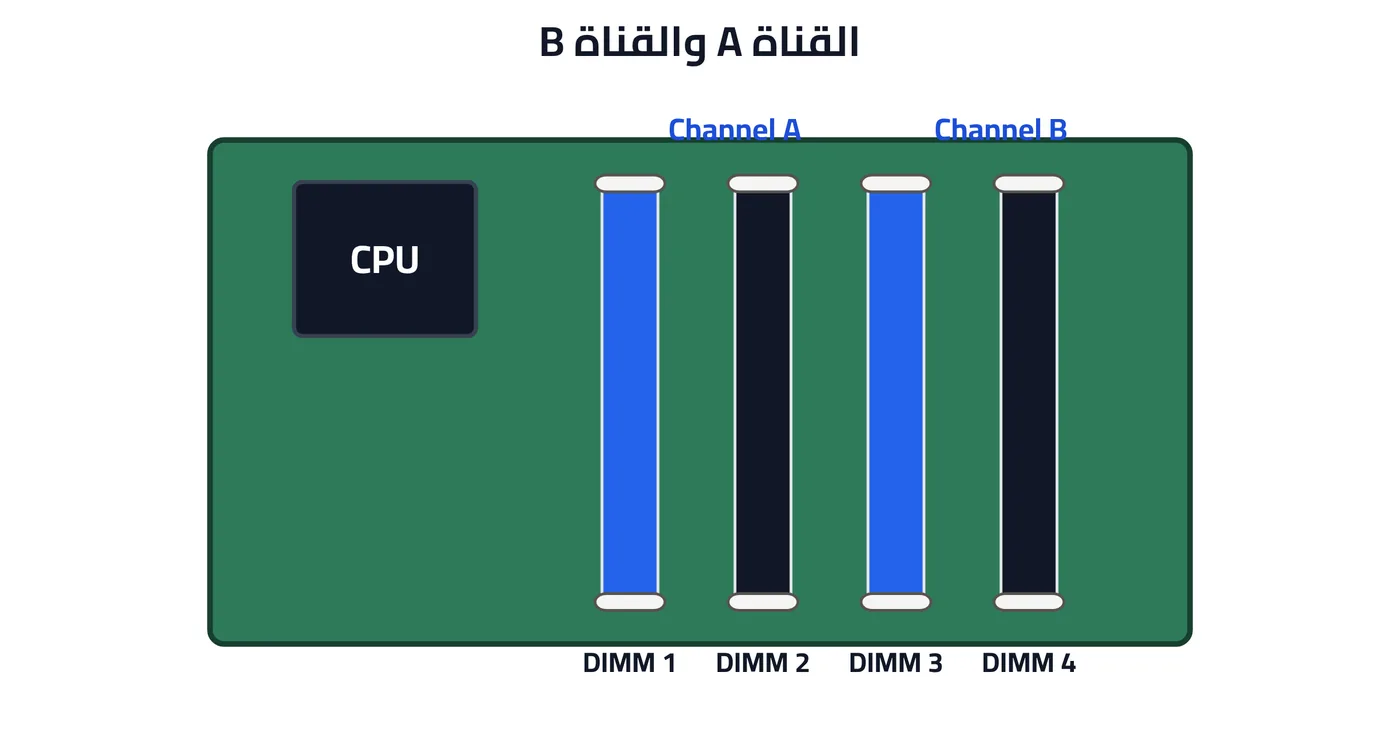

لا تختلف طريقة تركيب أي نوع من الذاكرات مثل (SDRAM, DDR, RDRAM) عن بعضها، وتركب على اللوحة الأم وتدعم نظام (DDR Dual channel) وتظهر قنوات الذاكرة في مثل هذه اللوحات كما في الشكل (٤-١٢).
وللاستفادة من هذه الإمكانية فلا بد من تركيب وحدتي ذاكرة سعة كل منهما 256MB لهما نفس النوع والموديل والسرعة بدلاً من تركيب موديل واحد سعته 512MB ثم تركيب وحدة في كل قناة (Channel).
شكل ٤-١٢ القناة A والقناة B
خطوات تركيب وحدات الذاكرة

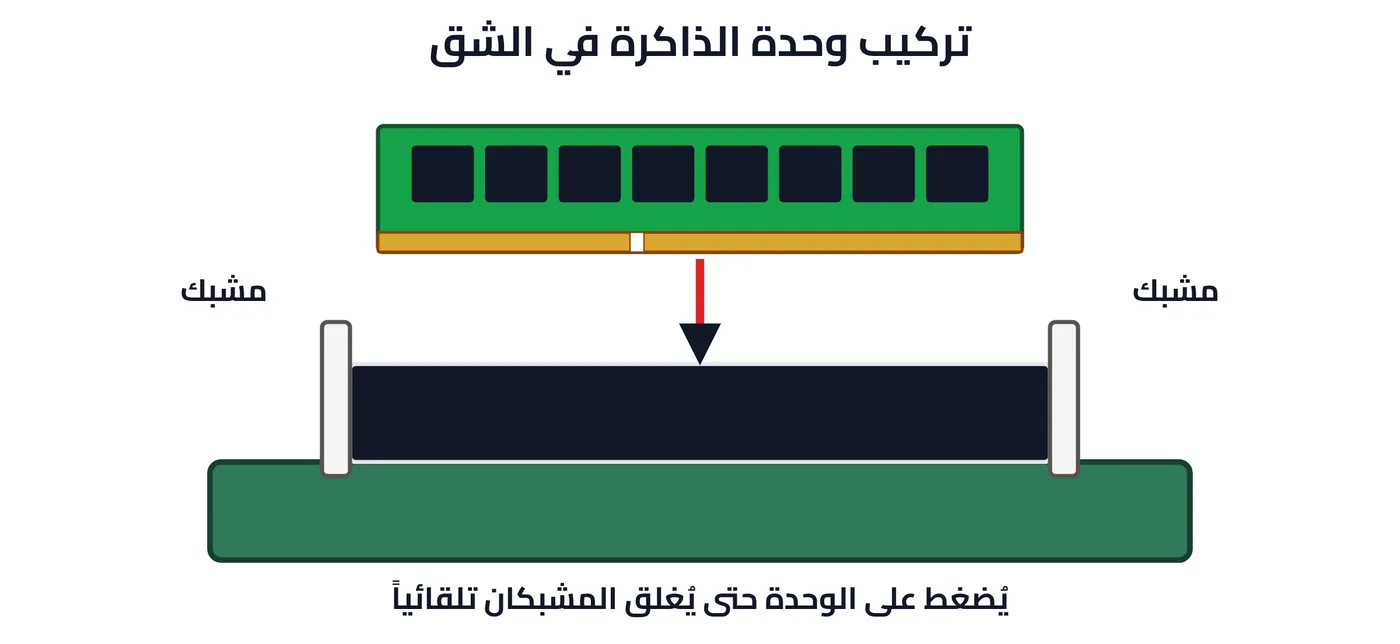

شكل ت-16 تركيب وحدة الذاكرة (التمرين ١٦)
أعطال الذاكرة وتصليحها
هناك العديد من المشاكل التي تصادفنا أثناء العمل أو أثناء جولات الصيانة المعتادة، ويتصور المستخدم دائماً أن هناك مشكلة ضخمة وقد يكون السبب بسيطاً، لذا يجب أن نحاول تشخيص بعض المشاكل البسيطة. ومن أهم أعطال الذاكرة سبعة أعطال، سنراها في الشريحة التالية مع السبب والمعالجة.
أعطال الذاكرة السبعة: السبب والمعالجة
وزاري: تكرر ١١ مرة
أحسنت
['أنهيت الفصل الرابع. تذكّر: أغلب أعطال الذاكرة حلها تثبيت الشرائح جيداً أو تنظيف نقاط التوصيل أو استبدال الشريحة العاطلة.']
أكمل:
