مجهز القدرة هو جهاز محول كهربائي متعدد الجهود يعمل على تحويل الجهد الكهربائي المتغير في مآخذ المنازل (220 أو 110 فولت) إلى مجموعة من الجهود ذات القيم المختلفة وتكون جهوداً مستمرة (DC) مناسبة لتشغيل جهاز الحاسوب، وهو أيضاً مسؤول عن توزيع القدرة على المكونات الداخلية للحاسوب.
وهو مصدر الطاقة الكهربائية لجميع مكونات النظام مثل محركات الأقراص والمعالج واللوحة الأم؛ فهو يحول التيار المتردد (220V, 50Hz) إلى تيار ثابت بجهود مختلفة.

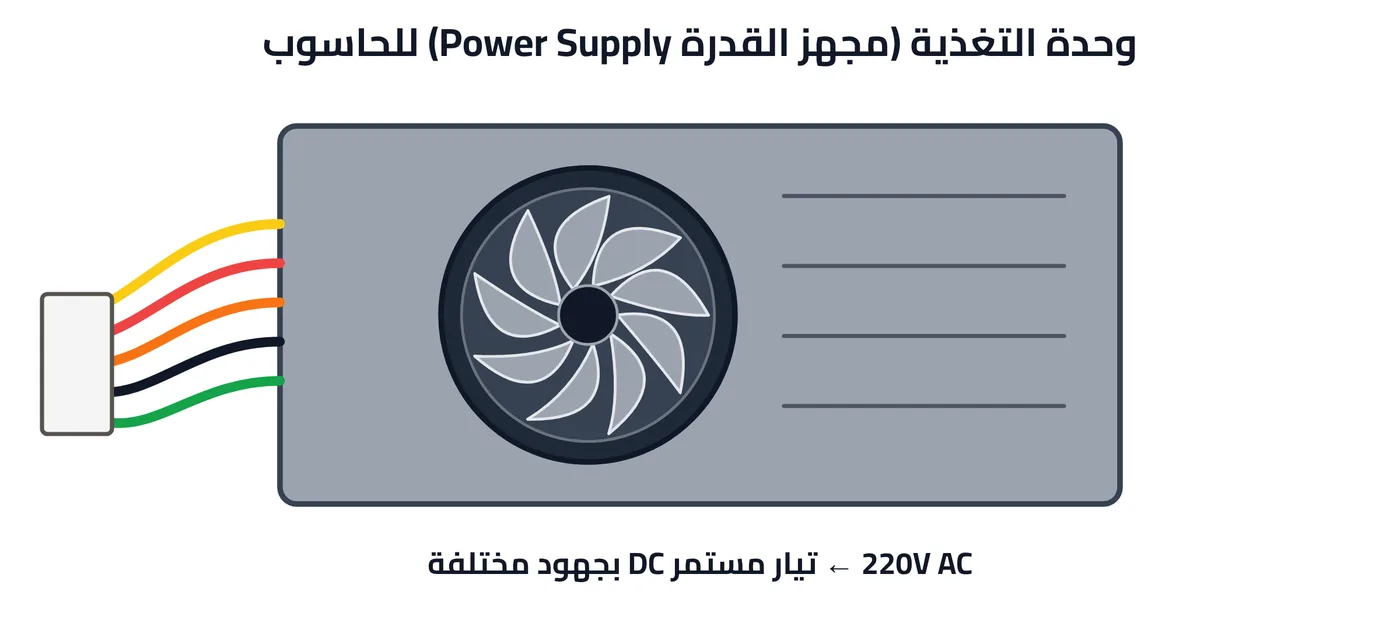

شكل ٥-١٣ وحدة التغذية (مجهز القدرة Power Supply) للحاسوب
خصائص مجهز القدرة
عطل وحدة التغذية يعني عدم تشغيل الحاسوب بالكامل، ومجهز القدرة ليس وحدة منطقية يتعامل معها المعالج مباشرة ولا تدخل في عملياته المنطقية والحسابية.
وتتراوح قدرته عادة من (250 Watt) أو (400 Watt) حسب المكونات المادية للحاسوب، ويحول التيار المتناوب (AC) إلى فولتيات مستمرة (DC) مستقرة ومنتظمة (Regulated) واطئة، ويصمم عادة بطريقة مجهز القدرة المتقطع (SMPS) Switched Mode Power Supply.
مخطط عمل مجهز القدرة
شكل ٥-١٤ المخطط الكتلوي لمجهز القدرة للحاسوب PSU
المكونات الأساسية لمجهز القدرة
وزاري: تكرر ١٣ مرة

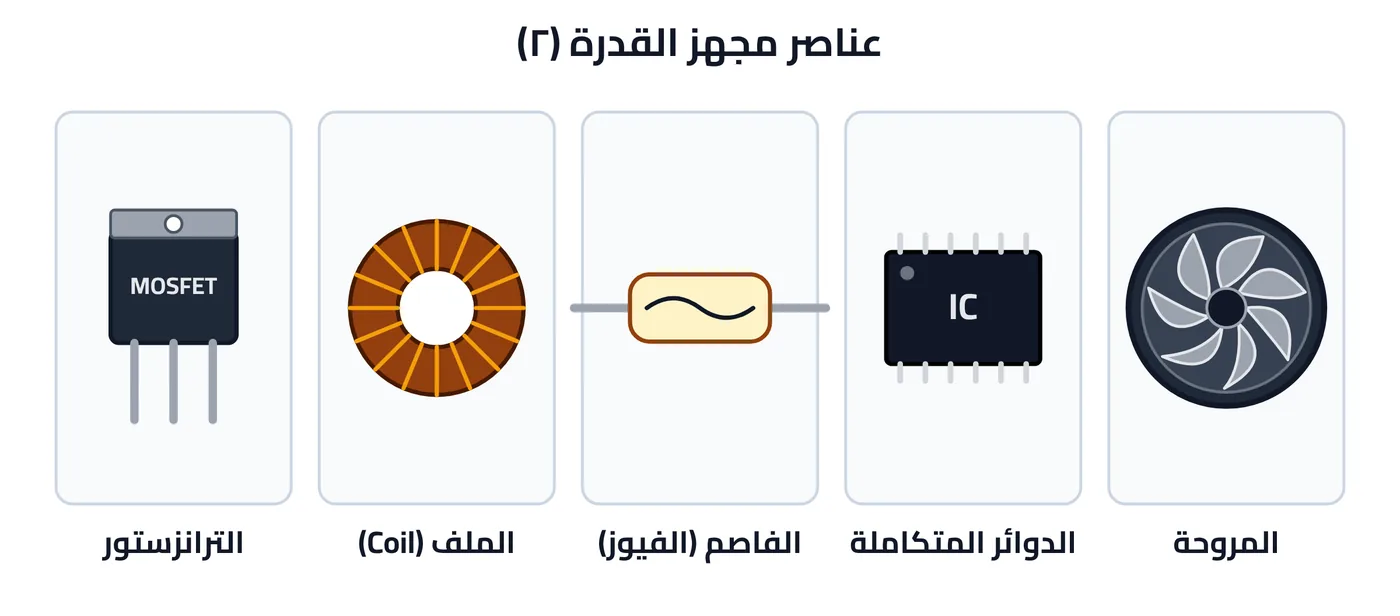

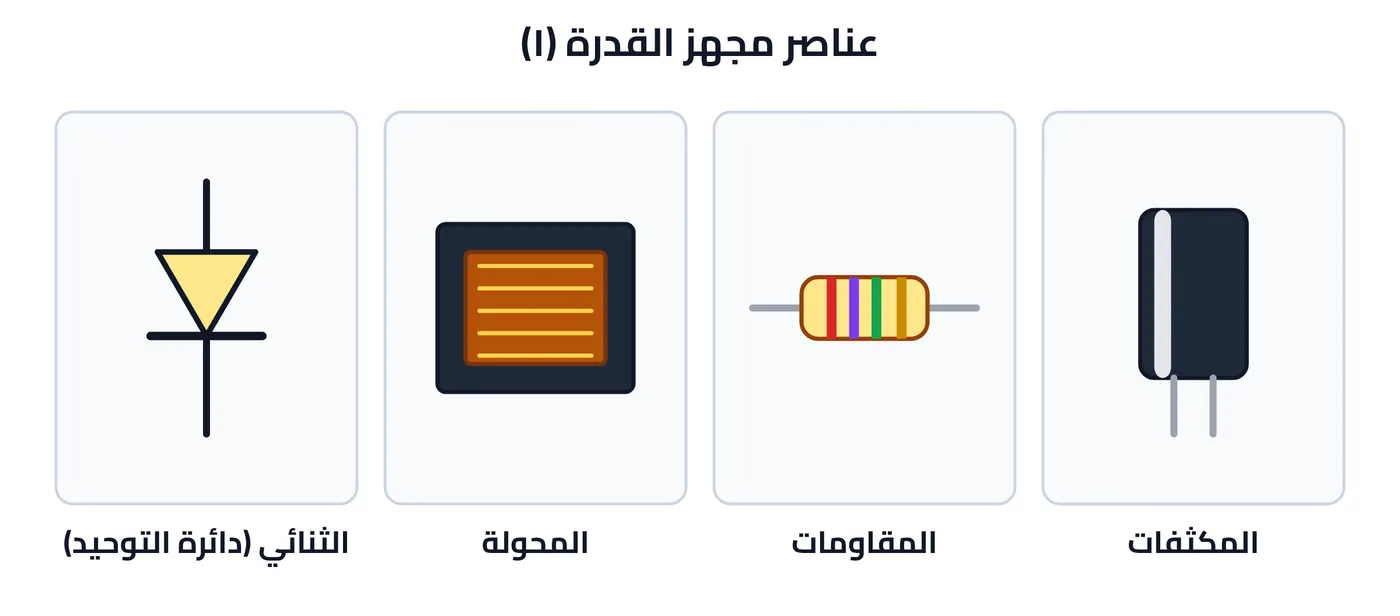

شكل ٥-١٦ الثنائي (دائرة التوحيد) والمحولة والمقاومات والمكثفات داخل مجهز القدرة (الأشكال ٥-١٦ إلى ٥-١٩)شكل ٥-٢٠ الترانزستور والملف والفاصم والدوائر المتكاملة والمروحة داخل مجهز القدرة (الأشكال ٥-٢٠ إلى ٥-٢٣)
تذكّر
['أهم عنصر في دائرة التوحيد: الثنائي السيليكوني (Silicon Diode). ودائرة التوحيد تحول AC إلى DC.']
التمرين (٢٣): فتح مجهز القدرة من العلبة
التمرين (٢٥): فحص مجهز القدرة

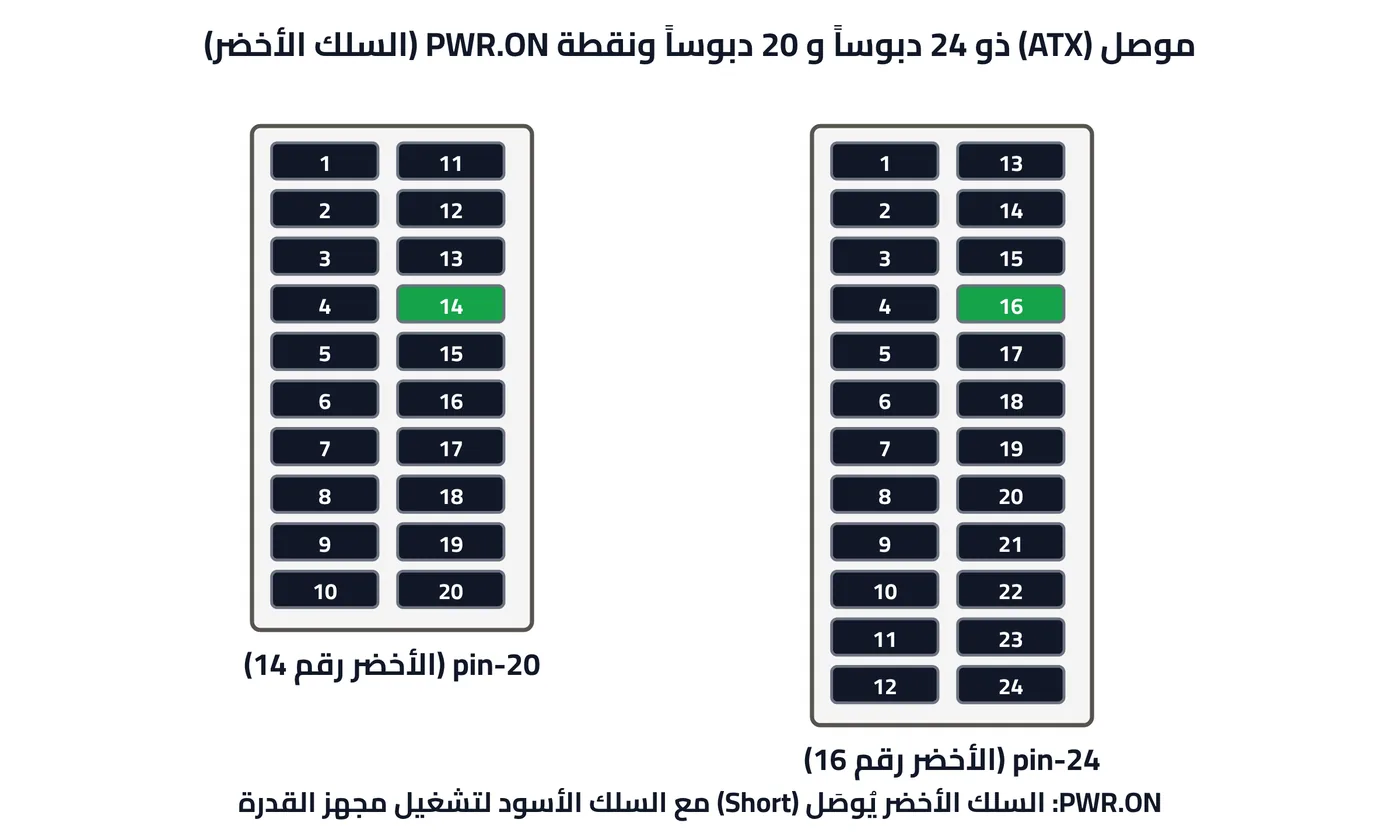

شكل ت-٥-ملحق الموصل ذو 20 دبوساً والموصل ذو 24 دبوساً ونقطة (PWR.ON)
السلامة والمواصفات الجيدة
وزاري: تكرر ٦ مرات
إجراءات السلامة عند الصيانة: ١) إغلاق الجهاز قبل العمل في العلبة. ٢) المس أي جزء معدني بيدك لتفريغ الشحنات الكهربائية من جسمك. ٣) لا تلمس مكونات الدوائر الإلكترونية حتى لا تتلف. ٤) غطِّ الحاسوب بعد العمل لمنع دخول الأتربة.
المواصفات الجيدة: ١) دوائر حماية للحد الأقصى والأدنى للدخل تفصل الجهاز خارج الحدود (180–265) لجهد 220 فولت و(90–137) لجهد 110 فولت. ٢) تعمل بجهد 110/220 تلقائياً (الأفضل) أو بمفتاح يدوي. ٣) وجود (Automatic Reset) أي فصل الوحدة تلقائياً عند عدم عملها بعد تأخير (٣–٦) ثوان. ٤) حماية للحد الأدنى لجهد الخرج، فعند أي (Short) يفصل الجهاز فوراً.
أعطال مجهز القدرة وأسبابها
وزاري: تكرر ٧ مرات
مشاكل وحدة الطاقة
وزاري: تكرر ٥ مرات
التمرين (٢٦): عطل "لا توجد فولتية في الخرج"
أحسنت!
['أغلب مشاكل مجهز القدرة سببها الحرارة والأتربة وتلف القطع (الفاصم والمتسعات).']
أكمل:
