يتم فيها ربط الأجهزة بوساطة سلك على شكل حلقة أو دائرة أو مضلع يوضع في كل ضلع جهاز حاسوب بدون نهايات توقف.
تنتقل الإشارات على مدار الحلقة في اتجاه واحد وتمر بكل جهاز، ويقوم كل حاسوب بدور مكرر الإشارة فينعشها ويقويها ثم يعيد إرسالها. ولأن الإشارة تمر على كل جهاز فإن فشل أحد الأجهزة أو توقفه يؤدي إلى توقف الشبكة كلها.

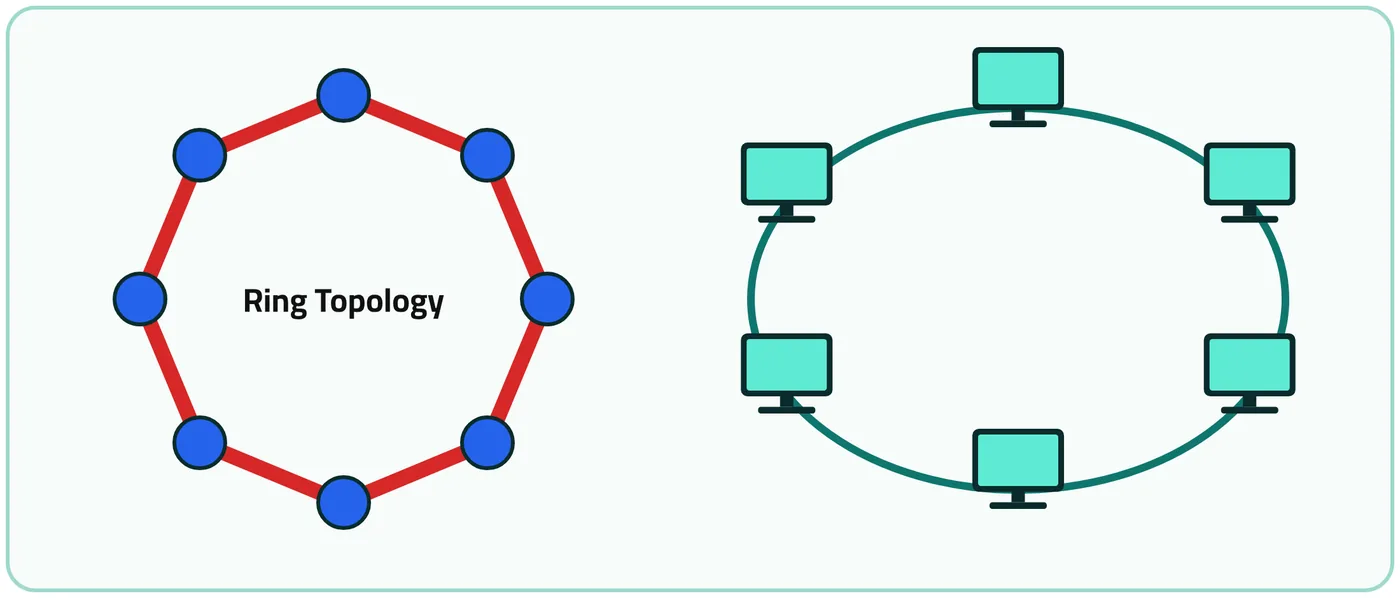

شكل ٢-٦ الربط الواقعي للشبكات الحلقية، ومخطط يوضح شكلها
تقنية تمرير الإشارة (Token Passing)
تستخدم الشبكة الحلقية تقنية تمرير الإشارة (Token Passing)، ويسمى تيار البيانات (Token) حيث يتم تمريره من جهاز لآخر.
معيار (Token Ring) اقترحته وطورته شركة (IBM) ووافقت عليه مؤسسة (IEEE) كأحد معايير الشبكات المحلية (LAN). ولزيادة وثوقية الشبكة الحلقية يمكن صنع حلقة فيزيائية مضاعفة (Dual Ring).

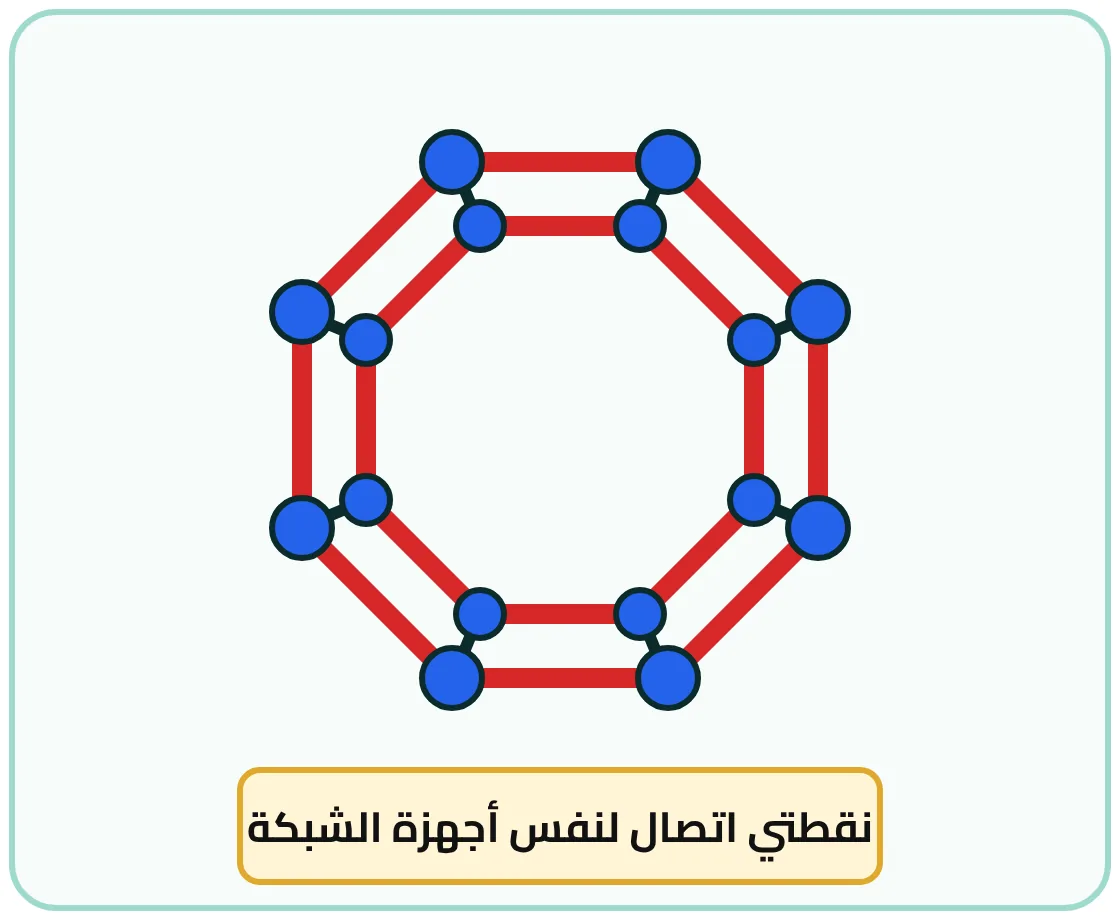

شكل ٢-٨ كيفية عمل حلقتين في الشبكة الحلقية
خطوات تمرير الإشارة
وزاري: تكرر مرتين

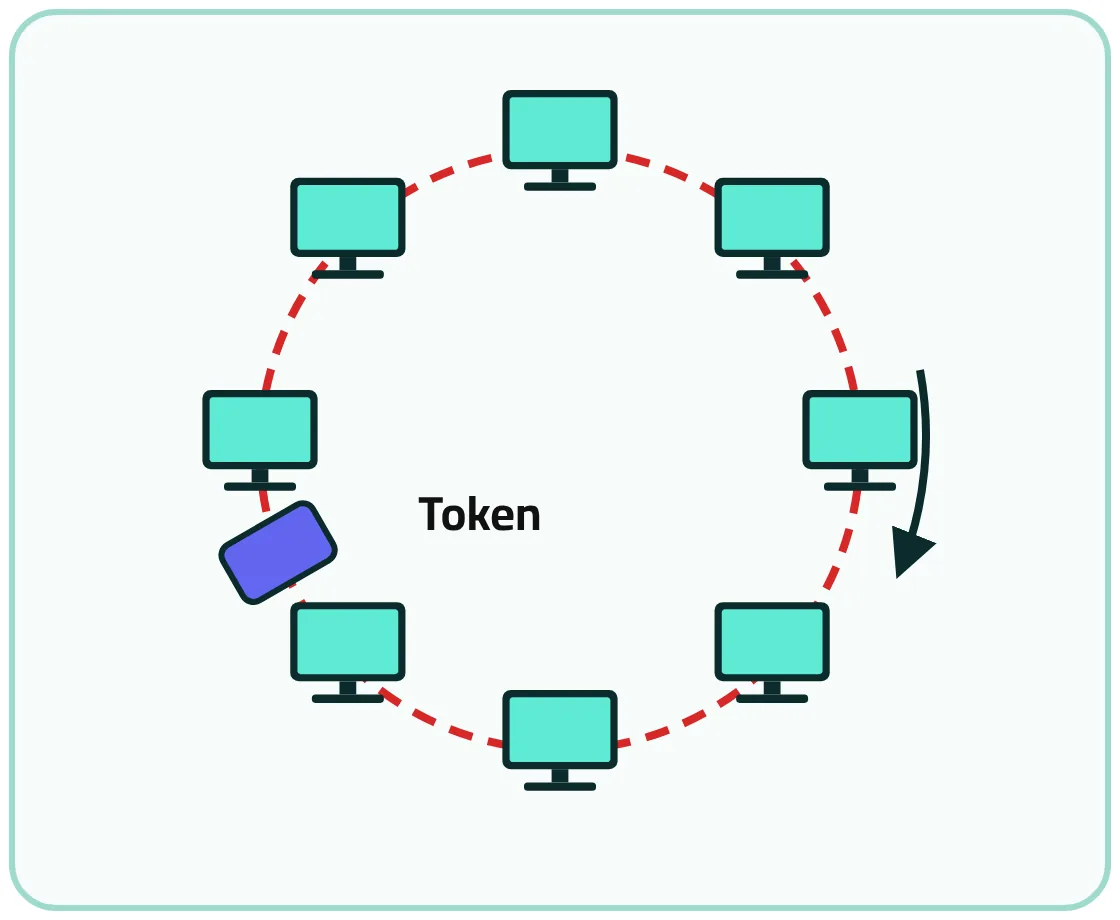

شكل ٢-٧ تمرير الإشارة في الشكل الحلقي
مميزات وعيوب الشبكة الحلقية
الشبكة النجمية (Star)
تعتمد على ربط أجهزة الحاسوب بوساطة أسلاك بجهاز مركزي مثل المجمع (Hub) أو المبدل (Switch)، ويسمى أيضاً النقطة المركزية (Central Point) وأحياناً المجمع (Concentrator). ويمكن أن يكون السلك ملتوياً أو محورياً أو من الألياف البصرية.
تنتقل البيانات من الجهاز المصدر إلى الجهاز المركزي ومنه إلى باقي الأجهزة.

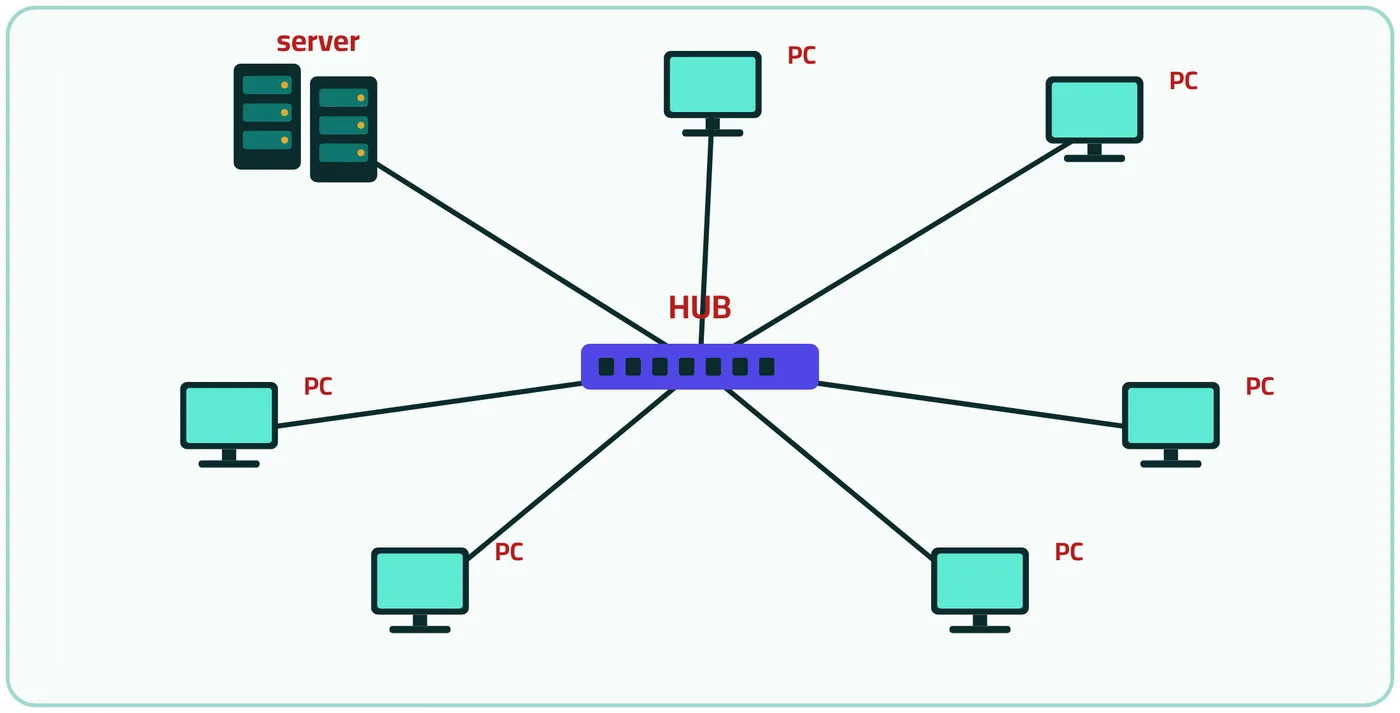

شكل ٢-٩ ربط مجموعة من الحواسيب في الشبكة النجمية
خصائص الشبكة النجمية
وزاري: تكرر ٣ مرات
توسيع الشبكة النجمية
وزاري: تكرر ٣ مرات

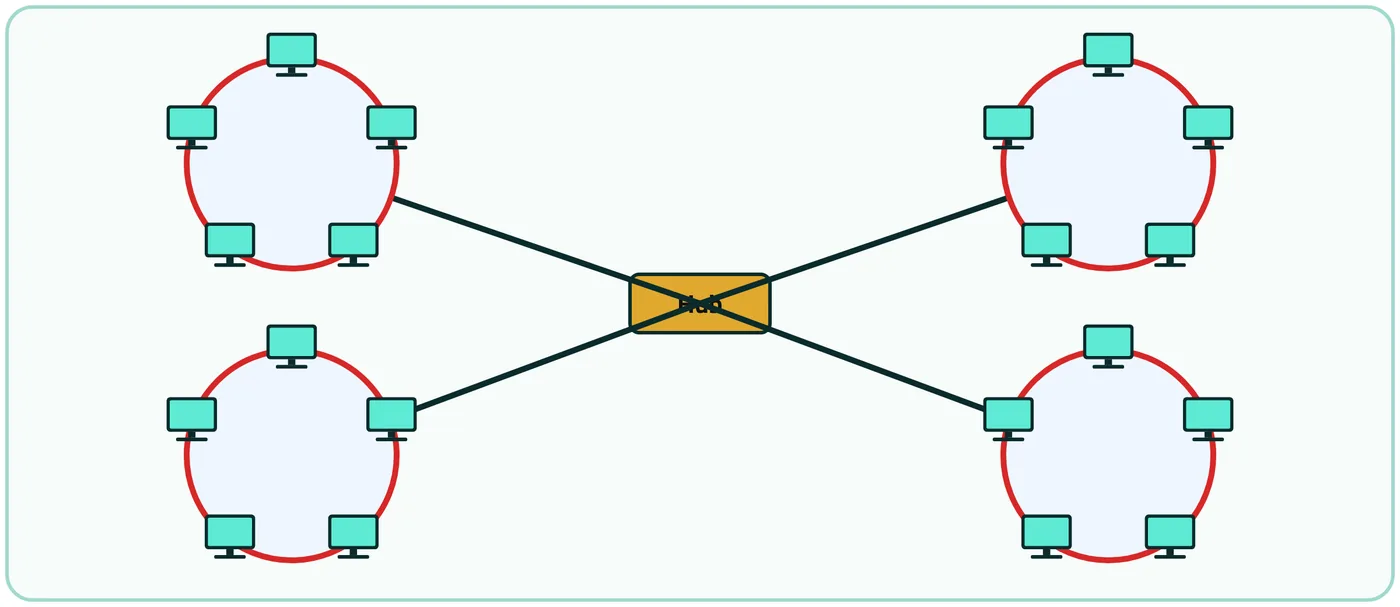

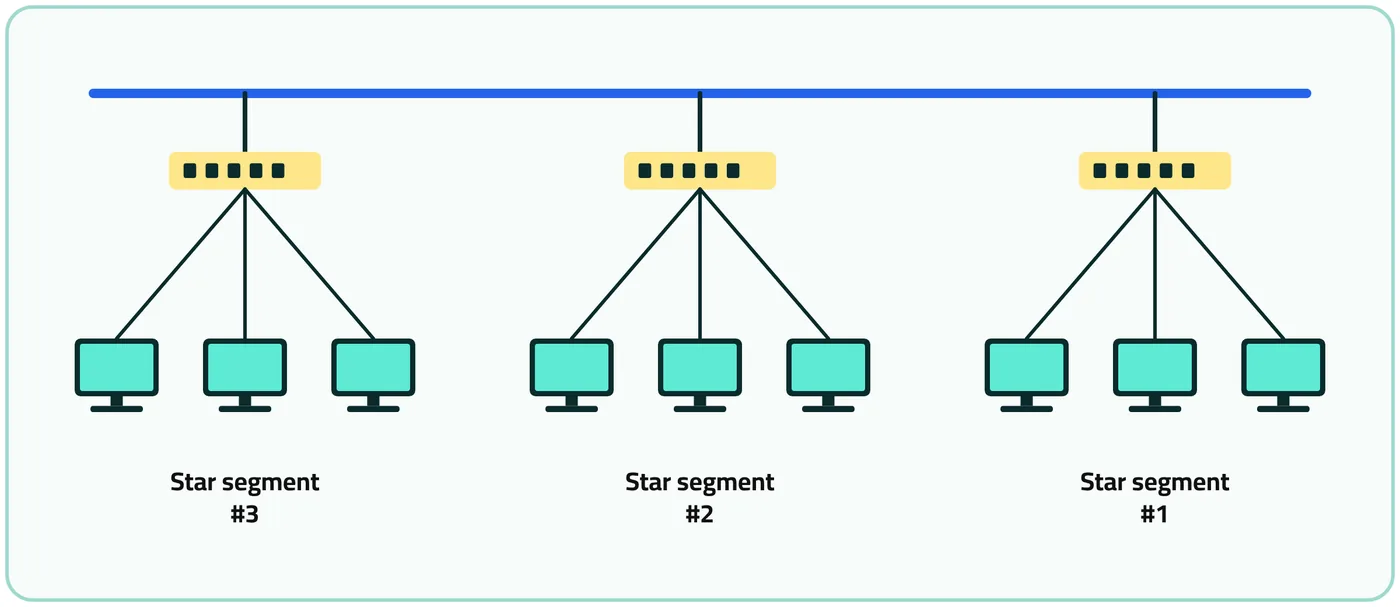

شكل ٢-١٠ تشكيل الشبكة النجمية الخطيةشكل ٢-١١ تشكيل الشبكة النجمية الحلقية
مميزات وعيوب الشبكة النجمية
تذكّر
['الحلقية: تمرير الإشارة (Token Passing) واتجاه واحد فلا تصادم. النجمية: توقف الجهاز المركزي يوقف الشبكة كلها.']
أكمل:
