['المجمع يرسل البيانات إلى جميع المنافذ، أما المبدل فيرسلها إلى المنفذ المقصود فقط. ركّز على هذا الفرق!']
المجمعات المركزية (Hubs)
وزاري: تكرر مرتين
المجمع المركزي: جهاز شبكة بسيط وسعره رخيص. تحتوي المجمعات الصغيرة على أربعة أو خمسة منافذ، والمجمعات ذات المنافذ الكثيرة تكون للشبكات الأوسع.
تُربط الحواسيب إلى المجمع عبر قابلو من الأزواج المبرومة (Twisted-Pair)، وفي المجمعات الباهظة الثمن يوجد منفذ إضافي "منفذ الإرسال" (Uplink Port) يسمح للمجمع بالاتصال بجهاز مجمع مركزي آخر لتكوين شبكات حاسوبية كبيرة.
تجديد الإشارة عمل ثانوي، والعمل الأساسي للمجمع هو أن يأخذ البيانات من أحد الأجهزة ويمررها إلى جميع المنافذ، وهذه الطريقة غير فعالة لأنه في أغلب الأحيان تُرسل البيانات إلى واحد فقط من الأجهزة المتصلة. وهذا ما يجعله رخيص الثمن.

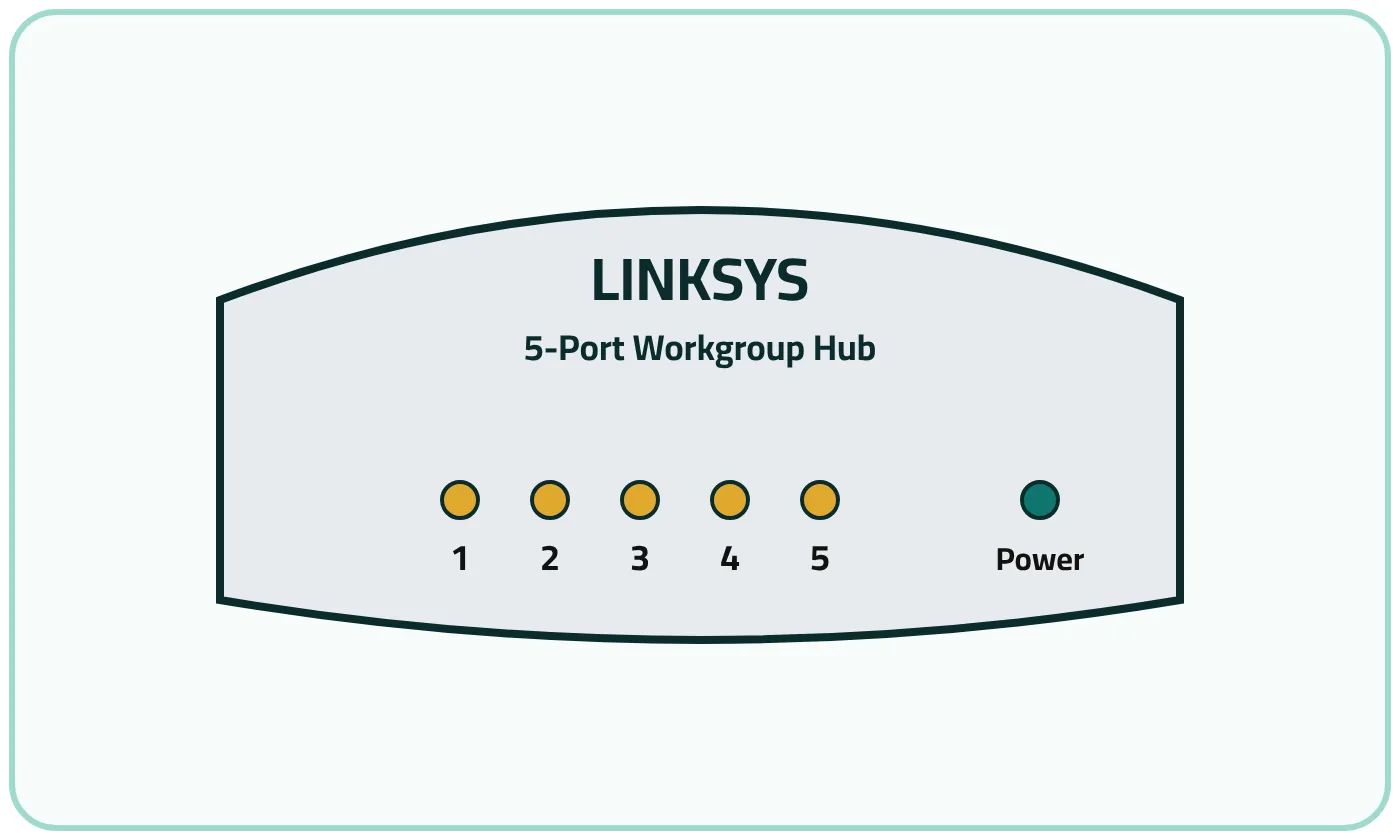

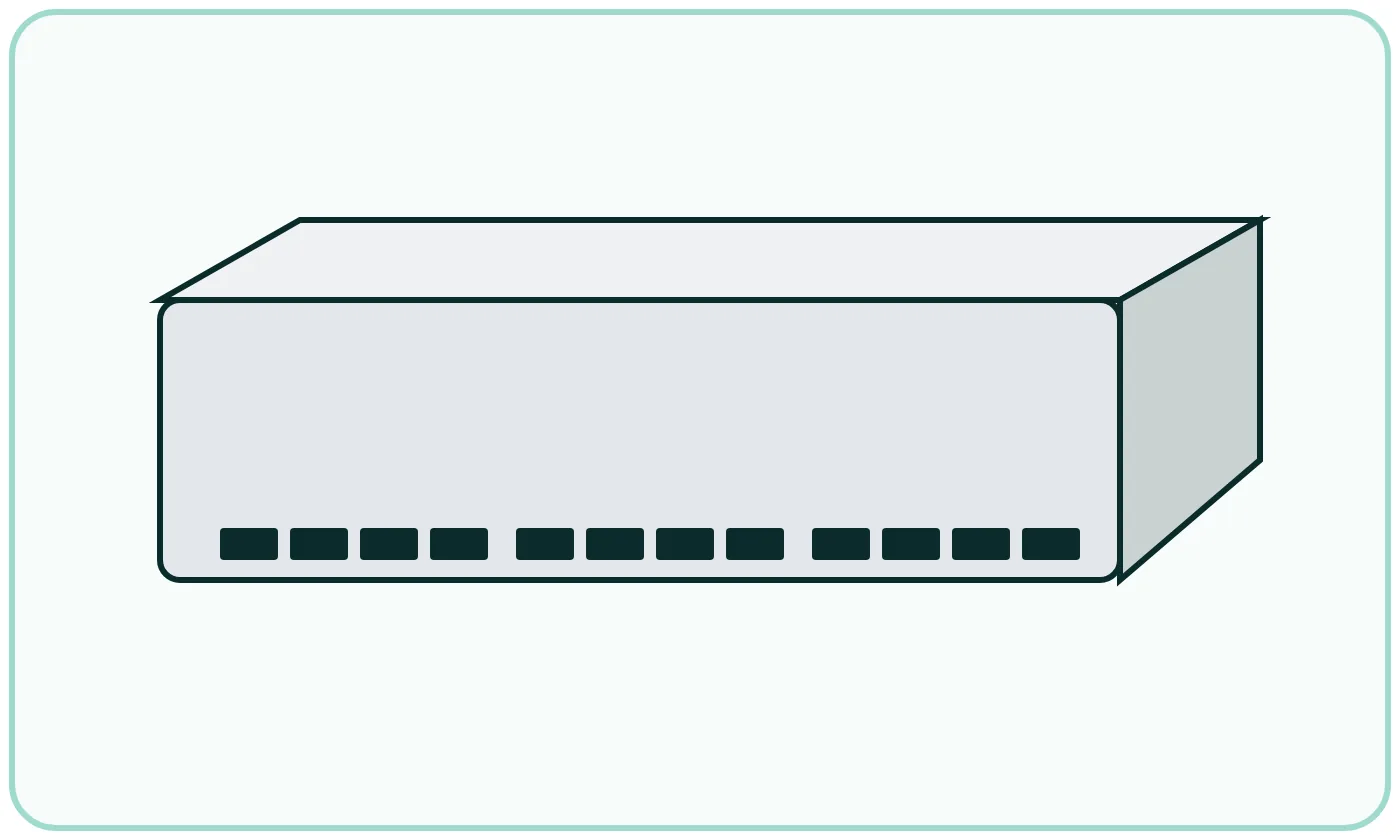

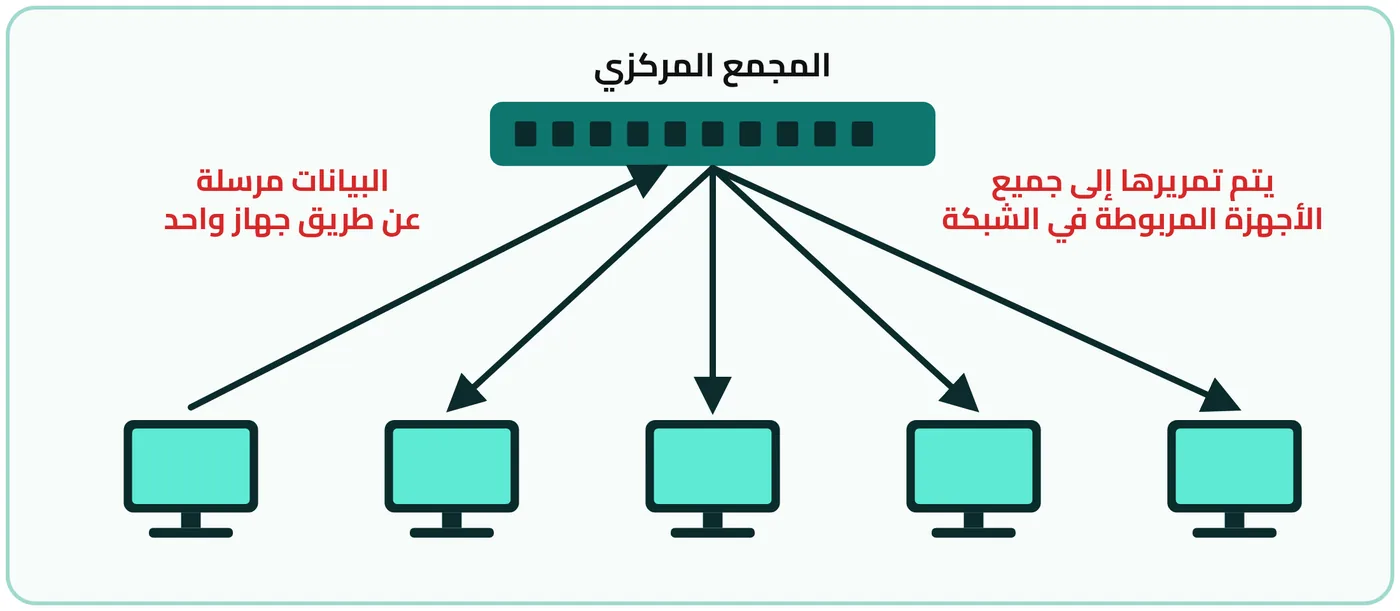

شكل ٣-١١ مجمع مركزيشكل ٣-١٢ مجمع مركزي ذو منافذ كثيرةشكل ٣-١٣ آلية نقل البيانات في المجمع المركزي
الفعال وغير الفعال
أنواع المجمعات المركزية الأربعة
تقنية الإرسال: نصفي ومزدوج

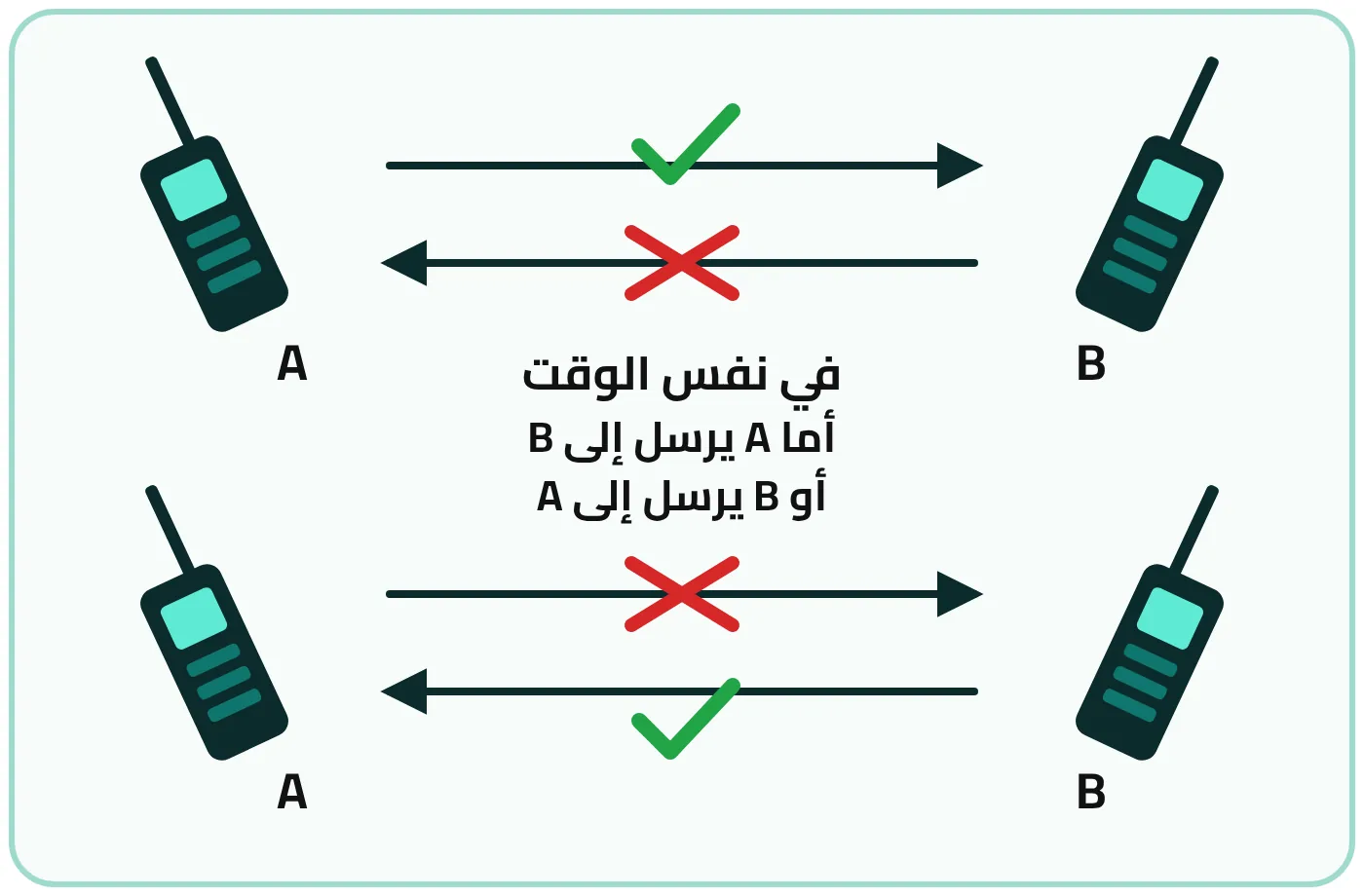

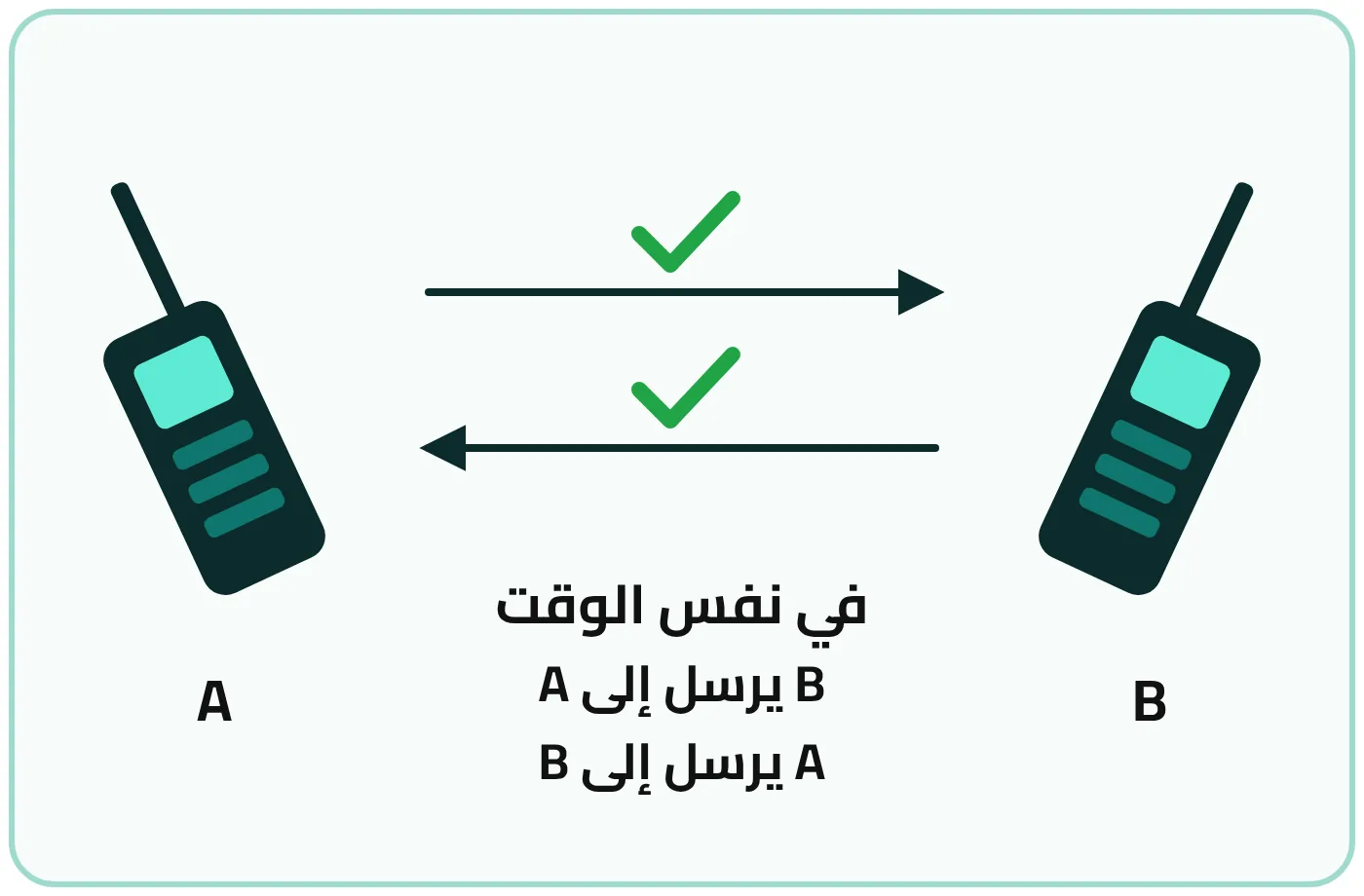

شكل ٣-١٤ تقنية الإرسال النصفيشكل ٣-١٥ تقنية الإرسال المزدوج
المبدلات (Switches)
تبدو المبدلات كأنها مجمعات مركزية لأنها بنفس المظهر الخارجي، لكنها أجهزة أكثر فعالية من المجمعات وهي مرغوبة في إنشاء الشبكات.
تُربط الحواسيب إلى المبدلات عبر قابلو من الأزواج المبرومة كما في المجمعات، وتربط عدة مبدلات لإنشاء شبكة كبيرة، والمبدلات تقدم عمليات مفيدة أكثر من المجمعات.

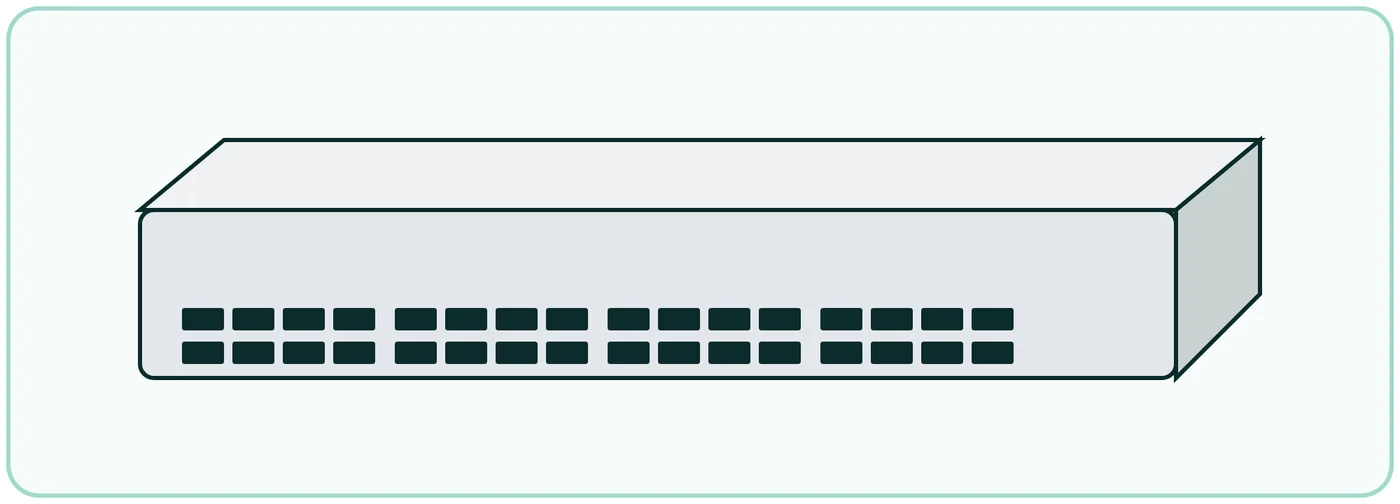

شكل ٣-١٦ جهاز مبدل 32 منفذ
عنوان MAC
وزاري: تكرر مرتين
كل جهاز أو بطاقة تمتلك خاصية الاتصال بجهاز أو بطاقة أخرى سلكياً أو لاسلكياً (مودم أو موجه أو جهاز بلوتوث أو بطاقة شبكة) لها رقم خاص تنفرد به ولا يوجد له مثيل في العالم، ويمنح من الشركة المنتجة، ويسمى عنوان MAC أو العنوان الفيزيائي لبطاقة الشبكة، ويستخدم لتنظيم عملية الاتصال بين الأجهزة في الشبكات.
يتألف عنوان MAC من ستة مجموعات تتألف كل مجموعة من رقمين بالنظام السادس عشري يفصل بينها فاصل؛ الأزواج الثلاثة على اليسار تخص المصنع المنتج، والأزواج الثلاثة على اليمين تخص البطاقة.
للحصول على عناوين MAC: نعطي الأمر cmd فتنفتح شاشة سوداء هي شاشة نظام التشغيل MS-DOS، ثم نعطي الأمر (ipconfig /all) مع مراعاة الفراغ بعد كلمة ipconfig.

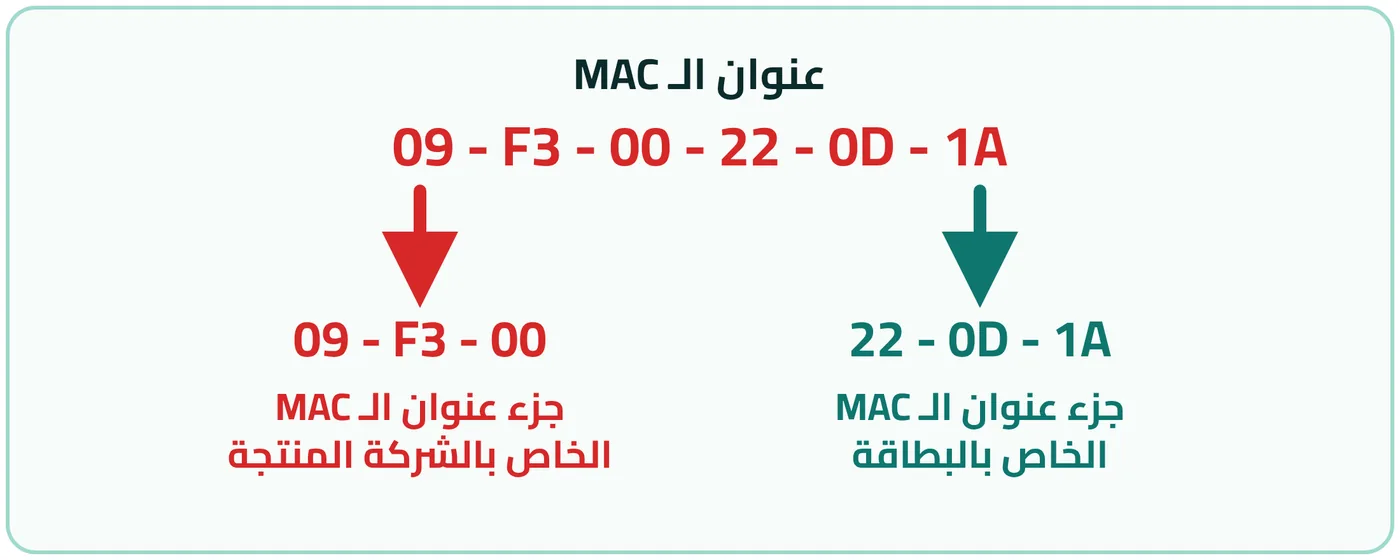

شكل ٣-١٧ تفاصيل عنوان الـ MACشكل ٣-١٨ تفاصيل عناوين MAC لأحد أجهزة الحواسيب
أكمل:
