من أهم الأجيال القديمة للمعالج الدقيق هو المعالج 8080 والمعالج 8085، هذان النوعان من المعالجات كان لهما دور مميز في فهم عمل المعالجات، وأهم الإشارات الضرورية التي تسيطر على جميع فعاليات الأجزاء والوحدات الأخرى في جهاز الحاسوب الآلي.
من 8008 إلى 8080

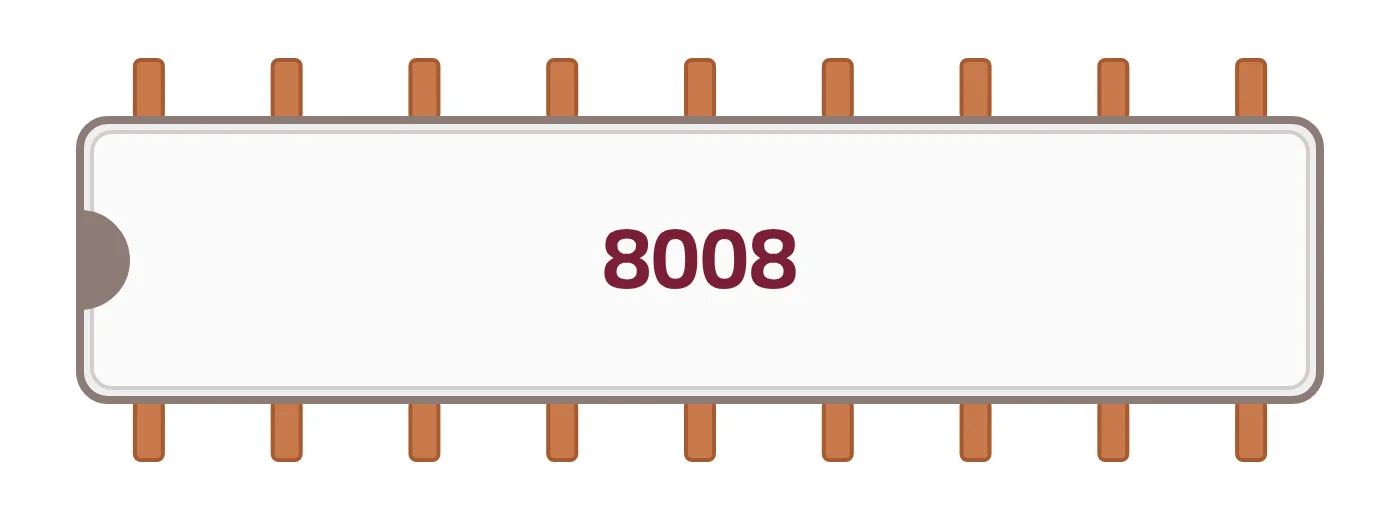

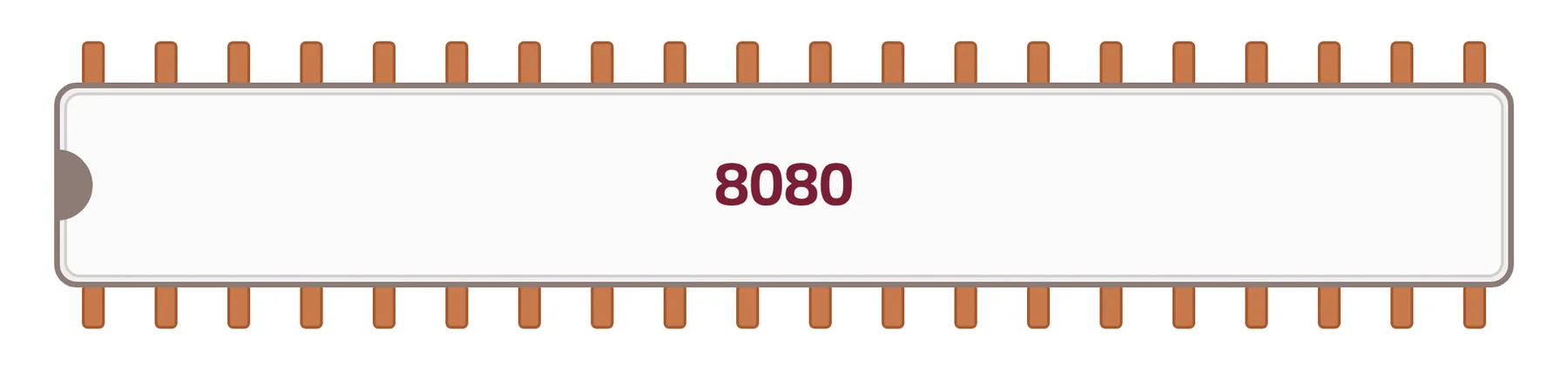

الشكل (٥-١) يوضح معالج إنتل (Intel) طراز 8008، أما الشكل الذي يليه (٥-٢) فهو أيضاً معالج إنتل لكن من الطراز الذي يعد امتداداً لطراز 8008.
تم تصنيع طراز 8080 باستعمال ترانزستور نوع NMOS ذي الحمل المعزز غير المشبع والذي يتطلب +12 V إضافياً ومزود بـ -5 V. وأقصى تردد اشتغال يتراوح بين MHz (2 إلى 4).
شكل ٥-١ المعالج الدقيق 8008شكل ٥-٢ المظهر الخارجي للمعالج الدقيق 8080
المواصفات الفنية للمعالج 8080
وزاري: تكرر ٩ مرات
ما المعالج 8080؟
وزاري: تكرر ٤ مرات
هو ثاني معالج مصغر 8 بتات قامت شركة إنتل (Intel) بتصميمه وتصنيعه وتم إطلاقه في نيسان من عام 1974م، وكان امتداداً ونسخة مدعمة للتصميم السابق 8008.
تتكون معمارية المعالج الدقيق 8080 من: ١- سجل المصفوفة ومنطق العنوان. ٢- وحدة الحساب والمنطق. ٣- سجل الأمر (الإيعاز) وقسم السيطرة. ٤- ناقل بيانات عازل ثنائي الاتجاه، ثلاثي الحالة.

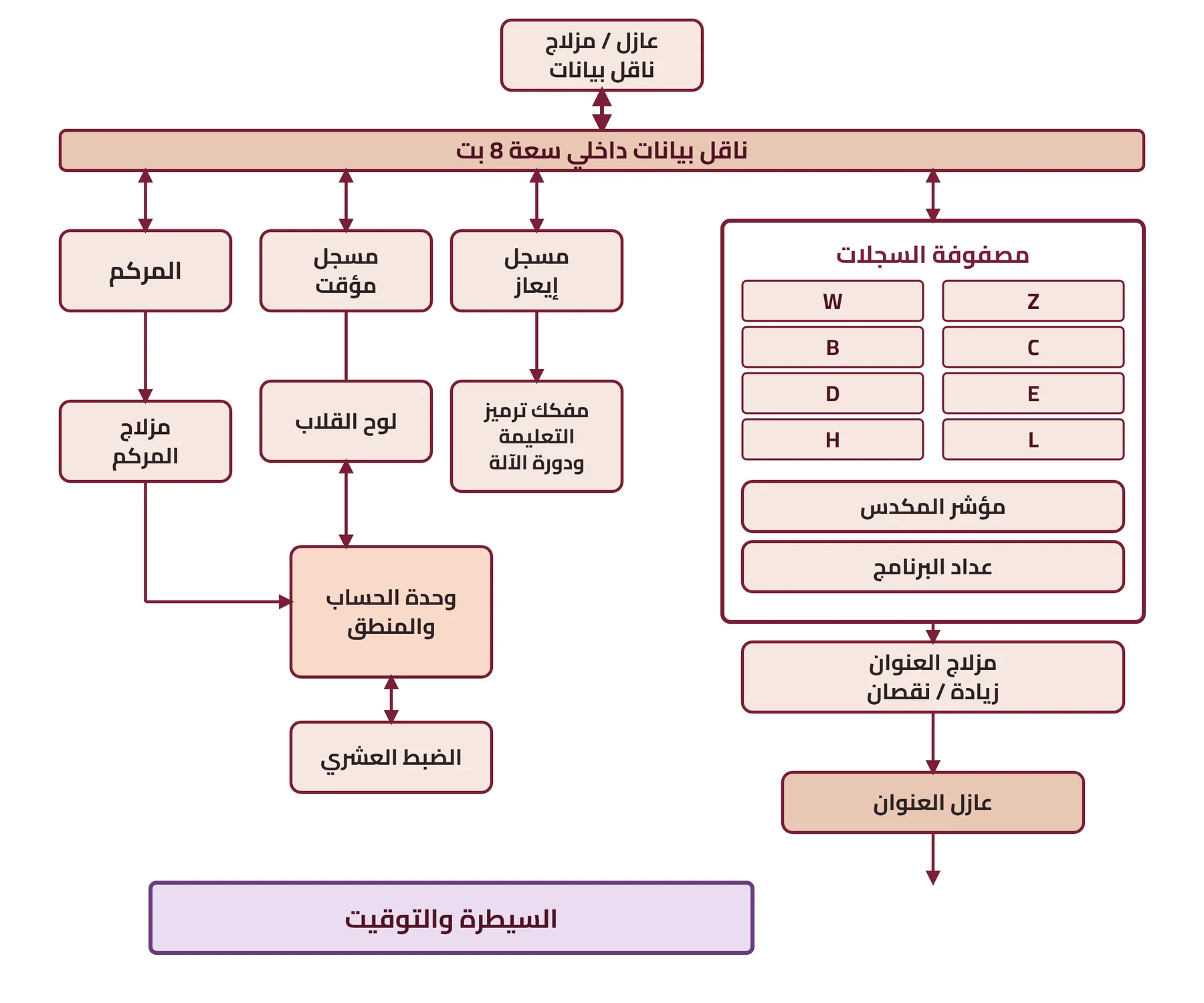

يوضح الشكل (٥-٣) المخطط الكتلي للمعالج الدقيق 8080 وهو عبارة عن وسيلة توضيحية تفسر كيفية عمل المعالج الدقيق.
شكل ٥-٣ المخطط المعماري للمعالج الدقيق 8080 (للإطلاع)
تذكّر
['المعالج 8080: 8 بتات، تردد MHz 2 إلى 4، ذاكرة داخلية 64 kB، 40 طرفاً، ناقل عنوان 16 بتاً وناقل بيانات 8 بتات، و7 سجلات 8 بتات.']
الأطراف الخارجية للمعالج 8080

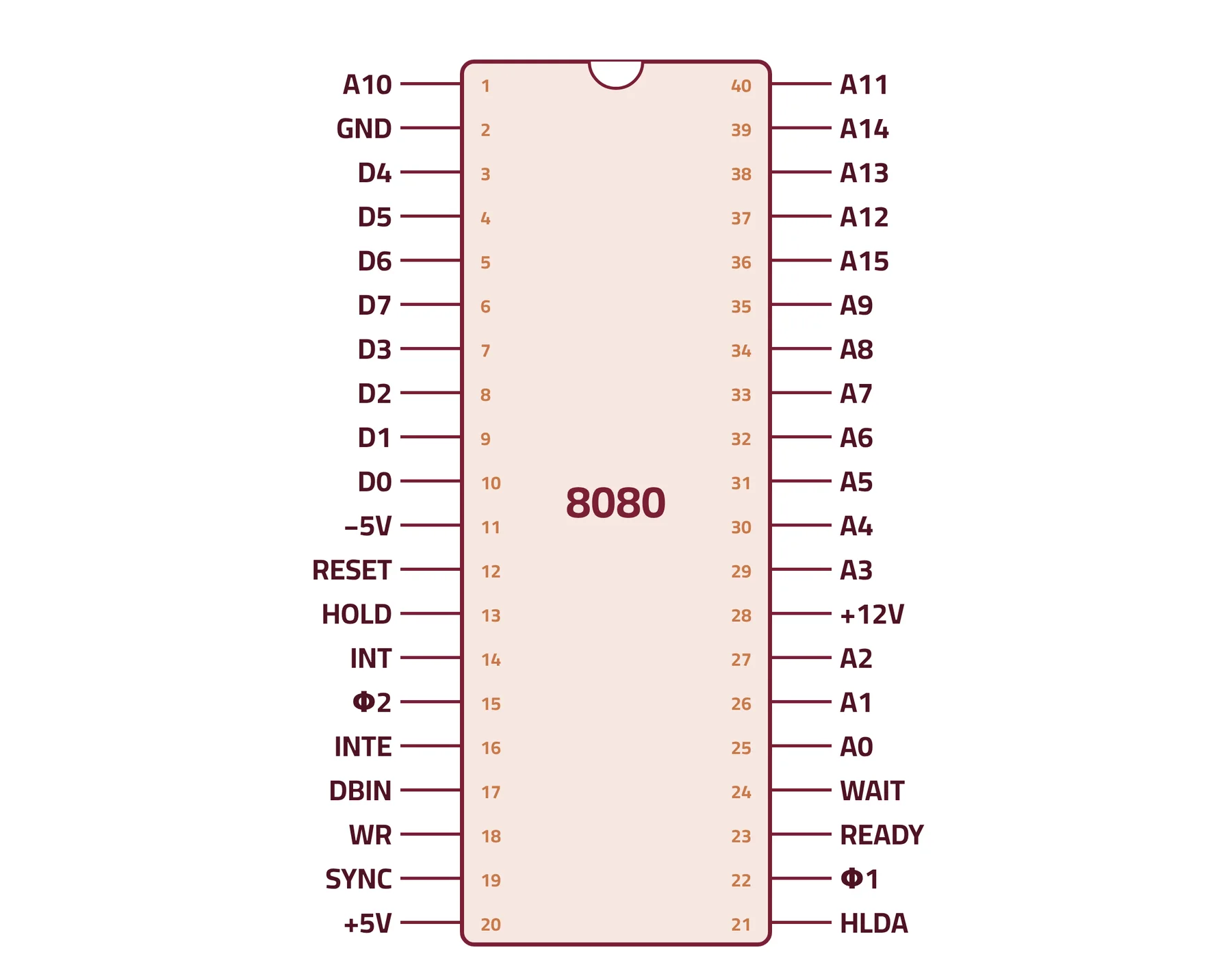

شكل ٥-٤ الأطراف الخارجية للمعالج الدقيق 8080 (للإطلاع)
خطوط العنوان وخطوط البيانات
وظائف أطراف المعالج 8080
وزاري: تكرر ٨ مرات
انتبه
['مداخل التحكم الأربعة في 8080: RESET وINT وHOLD وREADY. ومخارج التزامن والتحكم الستة: INTE وHLDA وWR وWAIT وDBIN وSYNC.']
أكمل:
