أعطال اللوحة الأم وبطاقة الصورة

أعطال اللوحة الأم

يمكن تصنيف أعطال اللوحة الأم إلى خمسة أقسام رئيسة:

معظم أعطال اللوحة الأم تكون مرتبطة بـ منظمات الجهد (Voltage Regulators) الموجودة على اللوحة الأم أو المتسعات الموجودة عليها.

الأقسام الخمسة

الأعطال المرتبطة بالمتسعات

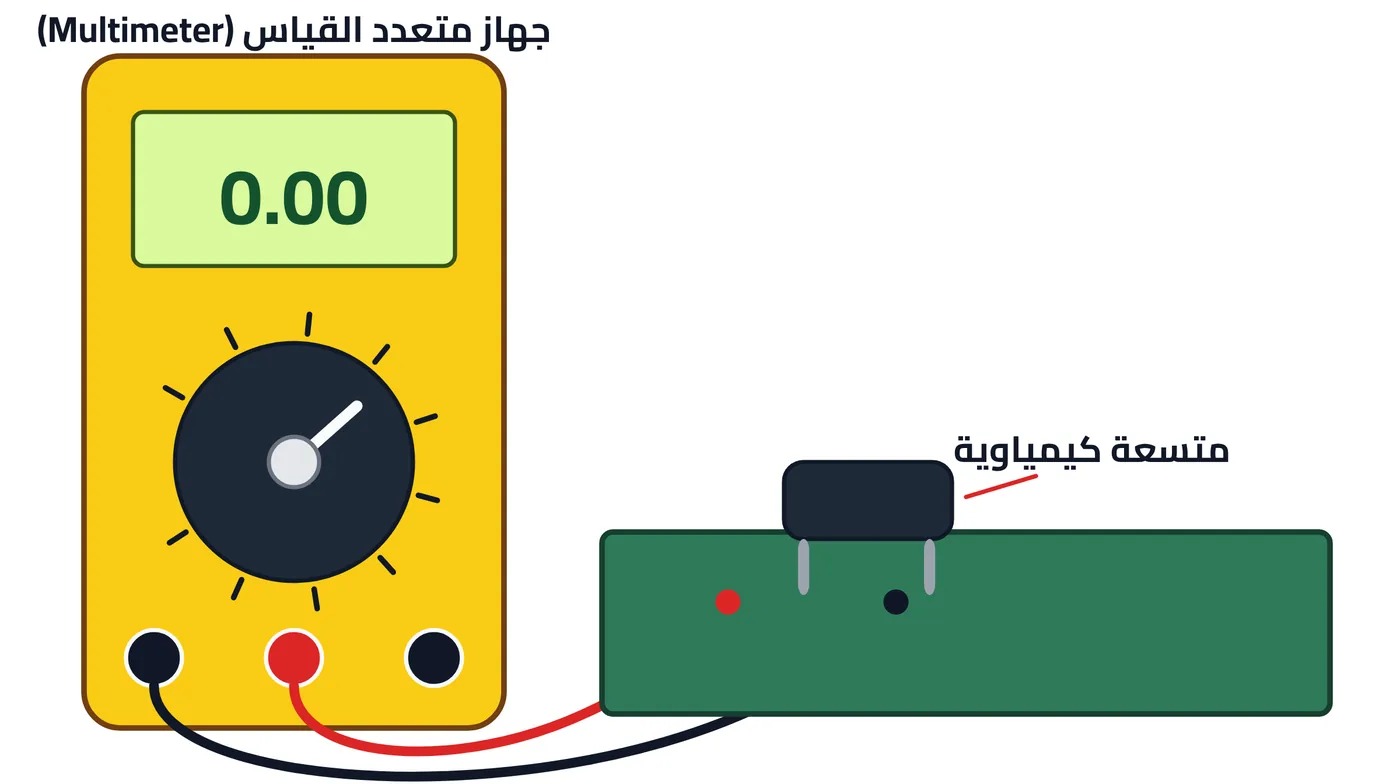

تتعرض اللوحة الأم لتلف سببه المتسعات الكيمياوية (Electrolytic Capacitors) ويُكتشف التلف باستخدام جهاز متعدد القياس (Multimeter) أو بالمشاهدة (بالنظر).

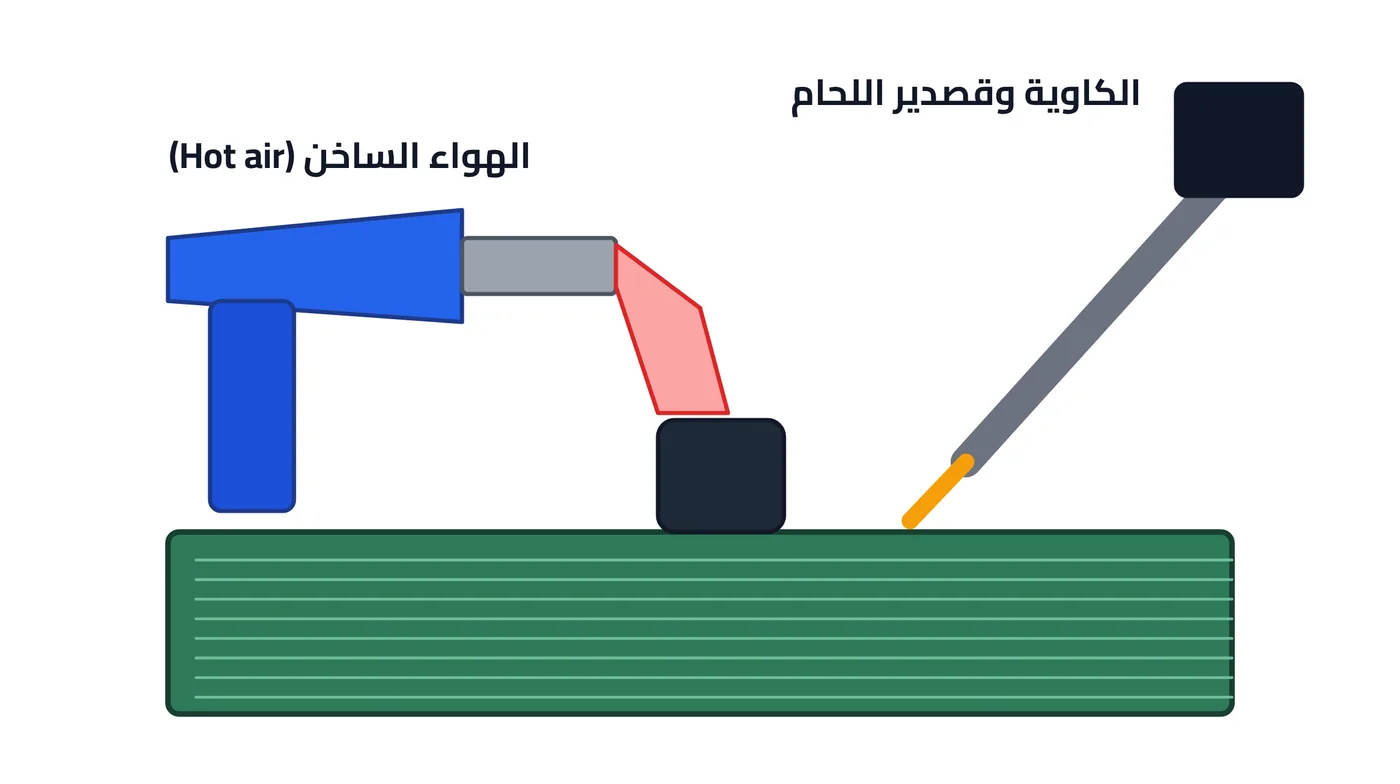

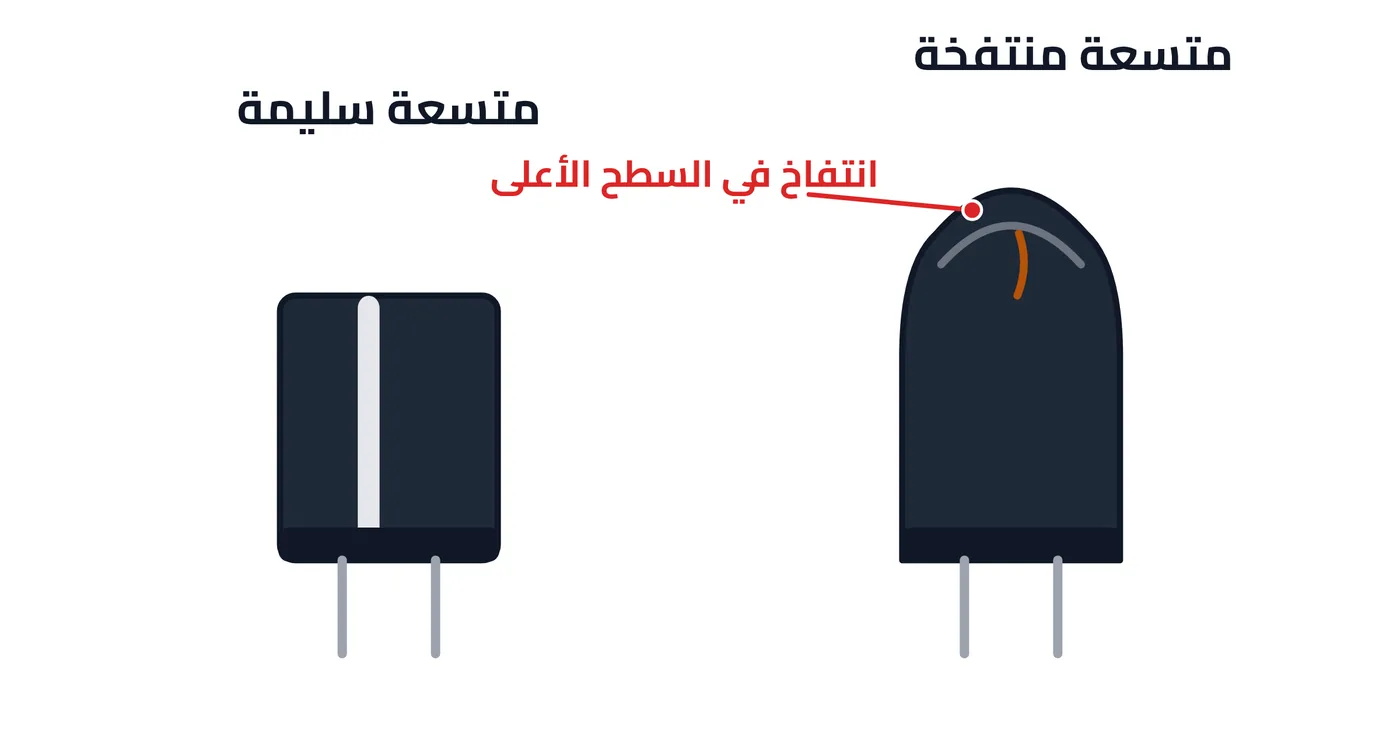

فتلف المتسعات الكيمياوية يظهر عليها انتفاخ في السطح الأعلى لهذه المتسعات أو فصل القطب الموجب من اللوحة الأم. ويمكن استبدالها باستخدام الهواء الساخن (Hot air) والكاوية وقصدير اللحام.

تكبير

تكبير

استبدال المتسعة

تكبير

بطاقة الصورة (VGA)

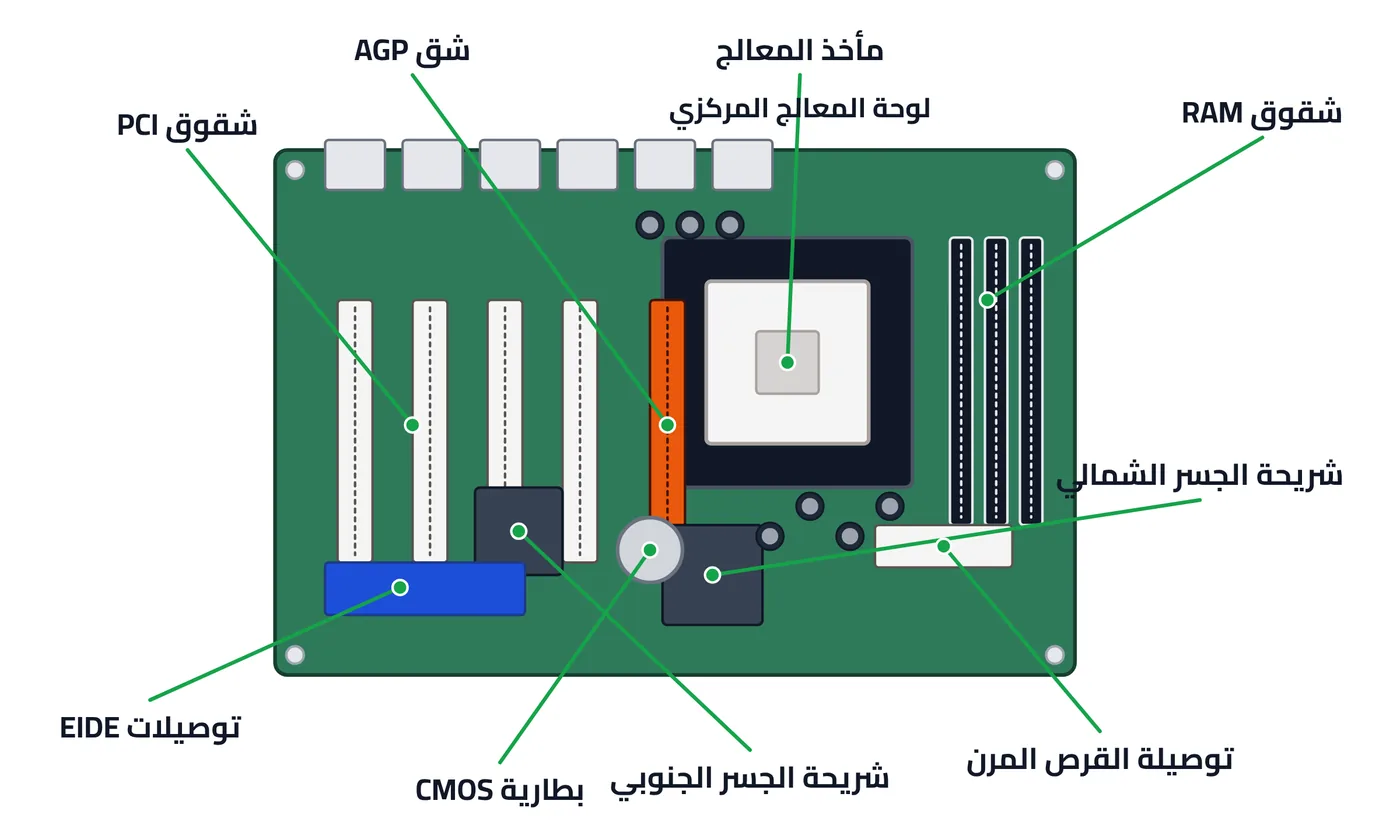

أكثر أجهزة الحواسيب لها دوائر مدمجة توضع على اللوحة الأم مباشرة تمثل بطاقات الصورة، وتكون في شكل رقاقات (Chipsets) وتُصمم بشكل عام للتقليل من الكلفة أثناء التصنيع وتدعى (Built in).

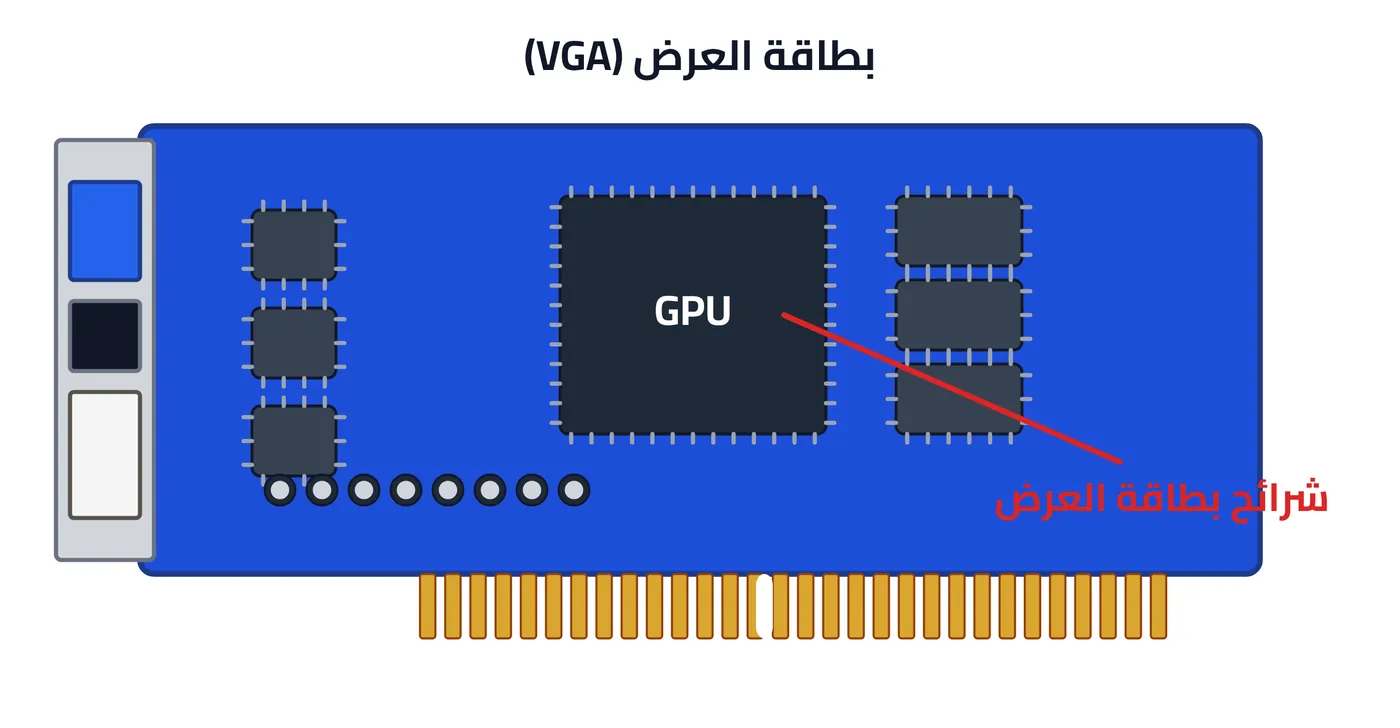

وبإضافة بطاقة (Video Graphic Adapter) VGA إلى جهاز الحاسوب تزداد المقدرة على عرض الرسوم والألعاب الإلكترونية، لأن البطاقة المنفصلة تكون أسرع من الرقاقات المدمجة على اللوحة الأم.

تكبير

عمل بطاقة الصورة

يتم تعيين اسم المصنع لبطاقة الـ (VGA) أو الرقاقات (Chipsets) بالاستفادة من مدير الجهاز (Device Manager) لنظام التشغيل. إن عمل بطاقة الصورة هو نقل وعرض الصور المتلاحقة وتطبيقات الألعاب، ومن التقنيات الشائعة لرقاقات بطاقة الصورة (ATI) و(Nvidia).

تكبير

التمرين (٦): إعادة تشغيل الحاسوب (Restart)

الظواهر التي يسببها تلف الذاكرة

ومن الظواهر التي يسببها تلف الذاكرة (Memory): لا يمكن للحاسوب (Booting) ، يعمل الحاسوب (Rebooting) بشكل عشوائي ، فشل في تنصيب (Windows) أو أي برنامج آخر. ونفس هذه الظواهر يسببها تلف اللوحة الأم أو (CPU).

التمرين (٧): الإطفاء التلقائي (Turn Off)

وهناك أسباب أخرى منها تلف اللوحة الأم أو (CPU) أو (BIOS) أو الذاكرة (RAM). وقد يكون الإطفاء بسبب البرمجيات الحديثة أو الفيروسات أو تلف السجلات (Registers) أو امتدادات الملفات، وقد ركّز التمرين العملي على تلف المكونات المادية (Hardware) مثل تلف المراوح.

اختبر نفسك
